Temel Tasarım konsepti,Piston tasarımı veÇalışma yüksekliği Pogo Pin'in
Pogo Piminin (yaylı konektör) temel tasarım konsepti:
Elektriksel özellikler, akımı en iyi şekilde iletmek için en az dirençli yolu aktif olarak bulacaktır.
Akım, iğne milinden dış borunun duvarına ve ardından PCB'ye iletilecektir. Şu anda, direnç değeri en küçüktür.

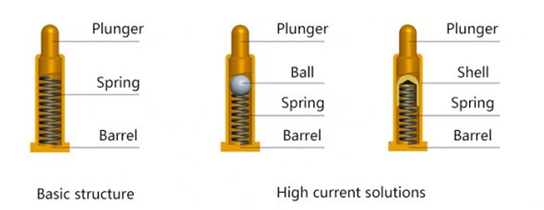

Pogo Piminin (Yaylı konektör) Temel piston tasarımı:
Önyargı Kuyruğu
Bias Tail tasarımı, performans, fiyat ve boyut arasında iyi bir denge ile üretilmesi en yaygın ve en ucuz olanıdır. Bu tasarım, kararlı alt empedansı garanti edebilir.
Avantajı: Düşük ve kararlı direnç
Geri Matkap
Geri delme genellikle kablosuz kulaklıklar, akıllı telefonlar veya küçük IoT cihazları gibi küçük konektörlerin olduğu bir ortamda kullanılır. Bu tasarımın yay uzunluğu iğne borusunun uzunluğunu aşabileceğinden, küçük boyut müşterilerin esneklik gereksinimlerini karşılayabilir. Alanın sınırlı olduğu bazı durumlarda.
Koni Tasarımı
Bu tür bir tasarım, yüksek eşmerkezlilik gereksinimleri olan konektör için en iyi seçimdir çünkü yay en iyi şekilde doğrudan pim aksının konik kuyruk pimine yerleştirilebilir. Pim milinin altındaki konik kuyruk, pim milinin sallanmasını azaltmak için yayın içine yerleştirilmiştir. Avantajı: Kolay tornalama, Az eğrilik, Düşük maliyet.
Top Tasarımı
Top tasarımı, ağır iş makineleri, şarj ve tıbbi uygulamalar gibi zorlu ortamlar için en iyi seçenektir, temas daha kararlıdır ve yüksek akım önemlidir.
Avantajı: Kararlı direnç, Yüksek akımdan geçebilir

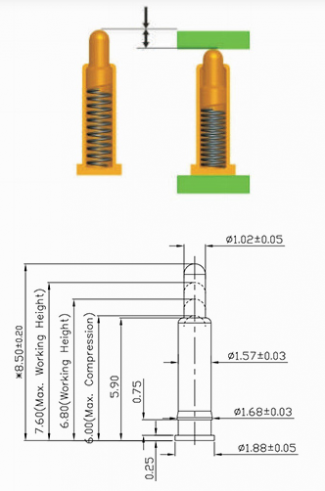

Pogo Piminin (yaylı konektör) Temel çalışma yüksekliği:
Genel olarak, çalışma sırasındaki sıkıştırma miktarı, toplam hareketin 2/3'üdür, eğer sıkıştırma miktarı yeterliyse, pozitif kuvvet çok düşüktür, bu nedenle empedans sabit değildir.
Çalışma yüksekliğinde bir pogo pimi kullanmak, konektörün dayanıklılığını ve performansını önemli ölçüde artıracaktır.
Pogo pimini bağlayan pil temas plakası veya altın parmak kir, oksidasyon vb.
Lütfen kullanımı çizimde belirtilen özellikler aralığında sınırlayın.
