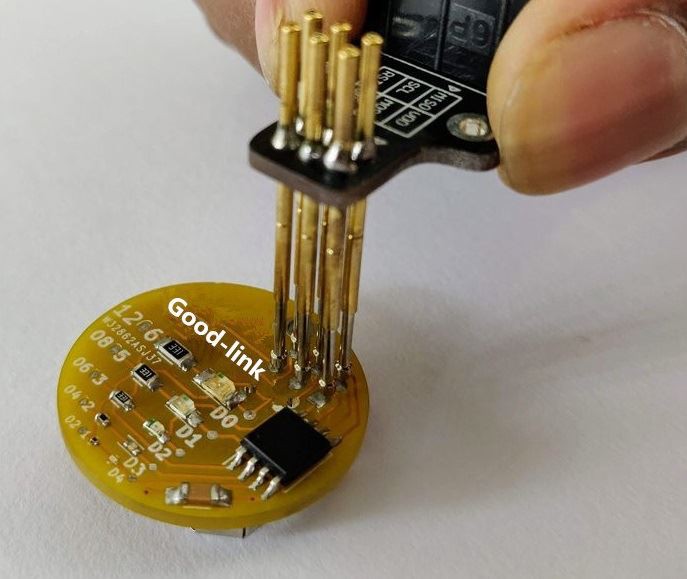

Test pogo pimi nasıl doğru seçilir
Daha önce ölçüm ve test gerçekleştirmiş olan herkes, doğru verilerin test cihazının tasarımına ve ölçüm özelliklerine bağlı olduğunu bilir. Ancak test hatlarının ve konektörlerin tasarım kalitesi, üretim süreci, uyumluluk ve performans özelliklerinin test cihazları kadar önemli olduğunu çok az kişi biliyor. Ardından, doğru test telleri ve yaylı pogo pimleri seçimi için beş spesifik kritere odaklanacağız.
İlk olarak, güvenlik:
Güç kaynağı gereksinimleriyle aynı şekilde, cihaz test uçları ve pogo pinleri, özellikle uluslararası IEC1010 voltaj ve kategori gereksinimleri, yani CATI, CAT II, CAT III veya CATIV ile uyumlu olarak, büyük voltajlarla doğrudan temas nedeniyle katı güvenlik gereksinimlerini karşılamalıdır. . IEC1010'un diğer gereksinimleri ayrıca geçici test, dielektrik dayanım voltajı veya ürünün yeterli yalıtıma sahip olduğunu ve akım, elektriksel boşluk, açıkta kalan metal yaylı yüksük ve darbe direnci gereksinimlerini karşıladığını doğrulamak için yapılan testleri içerir. Eldiven ve göz koruması gibi önemli kişisel koruyucu ekipmanlarla birlikte kaliteli test iğneleri, NFPA70E standardında tanımlanan kişisel koruyucu önlemlerin bir parçasını oluşturur.
İkincisi, sağlamlık ve dayanıklılık:
Yüksek kaliteli test uçları ve konektörler, çekme, presleme ve delme gibi günlük sürtünme nedeniyle performans düşüşü yaşamaz. Test hattının her iki ucunda iyi tasarlanmış anti-stres kılıfları olmalıdır. Test yaylı yüksüğü, tekrarlanan bağlantılara dayanabilen ve her seferinde doğru verileri iletebilen sertleştirilmiş bir metal olmalıdır.
Ucuz malzemelerle karşılaştırıldığında, özel olarak üretilmiş çok telli kalaylı berilyum bakır tel esneklik, uzun süreli dayanıklılık, mükemmel iletkenlik ve hassasiyet sağlayabilir. Diğer faktörler, pogo piminin ve konektörün iç kaynak kalitesini ve malzemenin sıcaklık aralığını içerir.
Üçüncüsü, tasarım performansı ve göstergeleri:
Test yaylı yüksüğün ve test klipsinin tasarımının rahat olup olmaması çok önemlidir. Rahat, tutması kolay bir kavrama yüzeyi, iğneyi elinizde sıkıca tutmanıza yardımcı olur ve güçlü bir yaylı kelepçe, sağlam bir bağlantı sağlar. Bağlantı basit olmalı ve eşleşen parçalar zorlanmadan birlikte zahmetsizce kayabilmelidir. Yüksek kaliteli konektörlerdeki kontaklar, yalnızca dökme pirinç değil, nikel kaplı veya altın kaplama işlenmiş pirinç konektörler olmalıdır. Altın kaplama kontakların kullanılması, doğruluk ve oksidasyon direnci sağlayarak dayanıklı, güvenli ve güvenilir bir bağlantı sağlar.
Test hattı ve yaylı yüksüğün tasarım indeksi, eşleşen test cihazı ile tutarlı olmalıdır. Endeks test cihazından daha küçükse, cihazın gerçek değeri büyük ölçüde azalacaktır. Örneğin, osiloskopun bant genişliği 100M'dir ve eşleşen osiloskop iğnesinin bant genişliği sadece 50M'dir, ardından osiloskop 50M olur.
Dördüncüsü, yüksek performanslı uygulamalar:
Yaylı bir pogo pimi ve elektronik devre testi için ince ve hafif bir iğneden, keskin bir paslanmaz çelik pogo pimine ve endüstriyel kullanıma uygun güçlü bir iğneye kadar, iğnenin tasarımı artık farklı uygulamaların ihtiyaçlarını dikkate alıyor. Örneğin, Tek noktalı iğneler, iğnelerin en yaygın şeklidir. Çoğu sayaç, çok çeşitli test uygulamaları için oldukça faydalı olan tek noktalı bir test hattı sağlar. Keskin bir yaylı yüksük, yüksek yoğunluklu devre kartlarındaki çok küçük temas noktalarını ölçmek için daha iyi bir araçtır. Kolayca zarar görmelerine rağmen, üzerlerinde kaplama olmadığı için pogo pimleri genellikle yeniden bilenebilir.
Geri çekilebilir yaylı yüksük ile iğne, çok ince bir çapa sahip paslanmaz çelik bir tele bağlanmıştır. İğnenin ucu dışında, yanlışlıkla temasın kısa devreye neden olmasını ve çipe zarar vermesini önlemek için tüm tel bir yalıtkan tabaka ile kaplanmıştır. Kanca pense yaylı yüksük, eller serbest çalışma için uygun olan bağlantıyı yerinde tutmak için uygundur. IC yongalarının kolay test edilmesi için farklı boyutlarda test klipleri kullanın. IC test klipsleri, bir IC çipi üzerindeki birden fazla pini araştırmak için ideal araçlardır. Birçok çip telinden birini bulmak için çok uygundurlar. SMD iğneleri, yüzeye monte panolarda (SMD) sabit nokta testi için kullanılabilir. Bu tür testler, MINI GRIP-XB/100 mini test kelepçeleri gibi çok küçük devre kartlarındaki temas noktalarına çok ince ve keskin bir yaylı yüksük kullanılmasını gerektirir. Mikro SMD kıskacı, SMD çipi üzerindeki ince aralıklı pinleri kenetlemek için tasarlanmıştır. BNC adaptör kablosu (küçük telli kısa bağlantı kablosu), sinyal testi için devre kartından RF konektörünü takmayı kolaylaştırır...
Beşinci olarak, test hattı bağlantı konektörü:
Standartlara, güvenliğe ve gerçek ihtiyaçlara göre, test hattı konektörünün çeşitli uygulamaları ve standart fiş ve prizleri vardır. Örneğin, osiloskopta BNC konektörü, multimetrede 4 mm muz konektörü ve spektrum analizöründe N tipi konektör vb. bulunur. Farklı uygulamaların farklı konektörleri vardır. Birbiriyle uyumlu olması için piyasada çeşitli adaptörler (kaplin) ortaya çıkmıştır. Adaptör), adaptörler (adaptörler), adaptör kabloları, bağlantı kabloları, branşman kabloları vb.
Özetlemek gerekirse, bugün tanımladığımız, test hatlarının ve pogo pinlerinin doğru seçimi için beş özel kriterdir. Bu beş noktaya göre, herkesin ayrıca pogo pinleri hakkında daha derin bir anlayışı vardır.
