TWS kulaklık anteni nasıl tasarlanır?
Bluetooth modülünün önemli bir parçası olan TWS kulaklık Bluetooth anteni, TWS kulaklıkta da önemli bir rol oynamaktadır. Bluetooth anteninin tasarımı ve kulaklıkla uygunluğu, Bluetooth iletişiminin iletim kalitesini artırmaya yardımcı olur ve böylece gerçek kullanıcı deneyimini geliştirir.
Mevcut TWS kulaklıklar arasında, yaygın olarak kullanılan Bluetooth antenleri, temel olarak PCB yerleşik antenler, FPC antenler, seramik antenler ve LDS antenleri olmak üzere dört türe ayrılır. Bu sefer I Love Audio Network, TWS kulaklık Bluetooth anteninin rolünü, çeşitlerini ve tasarım seçimlerini üç açıdan paylaşacak: TWS kulaklıkta antenin önemi, TWS kulaklık Bluetooth anteninin tanıtımı ve nasıl seçileceği TWS kulaklık tasarımı.
1. TWS kulaklık anteninin önemi
Eski moda radyolardan güncel akıllı hoparlörlere, "ağabeylerden" akıllı telefonlara, geleneksel Bluetooth kulaklıklardan TWS gerçek kablosuz kulaklıklara. Tüketici elektroniği teknolojisinin geliştirilmesinde anten önemli bir bellenimdir. Her Şeyin İnterneti kavramının doğuşuyla birlikte akıllı evler, akıllı araçlar ve akıllı giyilebilir cihazların birbirine bağlanıp tek bir makine tarafından kontrol edilebilmesi için antenin rolü daha da önemli hale geldi.
TWS kulaklıklar, Gerçek Kablosuz Stereo kulaklıklardır. Ana kullanım yöntemi, Bluetooth radyo frekansı aracılığıyla cep telefonları ve bilgisayarlar gibi mobil cihazlara bağlanmak ve daha sonra ses bilgilerini kulaklığa iletmek ve daha sonra bunları çözmek ve kulaklık ucundan çıkarmaktır.
Bu süreçte Bluetooth anteninin iki taraf arasında iletişim kurmak ve gönderme ve alma görevlerini yerine getirmek için bir "kule" görevi görmesi gerekmektedir. Bu nedenle, TWS kulaklıkta, Bluetooth çipi ve Bluetooth anteni, kablosuz olarak iletilen müzik çalmayı gerçekleştirmek ve kablo zincirlerinden kaçınmak için birbirini tamamlar.
2. TWS kulaklık Bluetooth anteninin tanıtımı

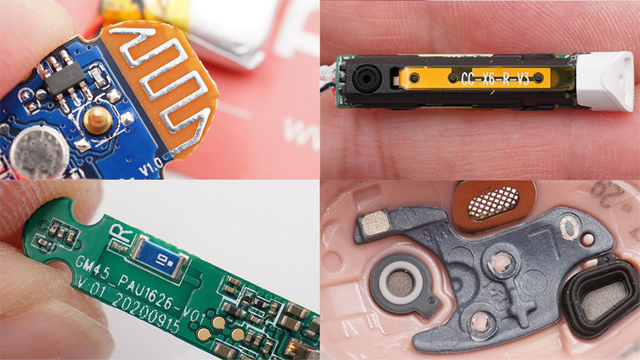

TWS kulaklığın önemli bir bellenimi olarak, Bluetooth anteninin mevcut gelişimi nispeten olgun. Temel olarak dört tip PCB yerleşik anten, FPC, seramik ve LDS vardır. TWS kulaklık ürününün görünümünü, frekans bandı gereksinimlerini ve en uygun anten tipini seçme maliyetini göz önünde bulundurun.

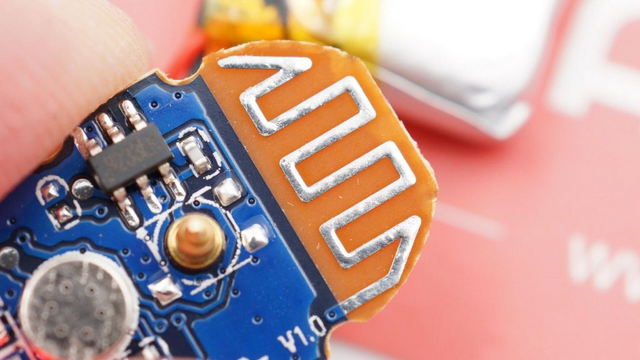

PCB Yerleşik Anten
PCB onboard anteni adından da anlaşılacağı gibi direkt olarak PCB board üzerine çizilen bir anten türüdür. Bluetooth modülleri, WIFI modülleri ve ZIGBEE modülleri gibi tek frekanslı modül devre kartlarında yaygın olarak kullanılmaktadır. TWS kulaklıklarda, ses sınırlaması nedeniyle, yerleşik Bluetooth anteninin uygulanması nispeten nadirdir.
PCB yerleşik antenler, kartın devre kısmına eşdeğer olan PCB kartlarının tedarikçileri tarafından tasarlanabilir ve uygulanabilir.
Avantajları: PCB yerleşik anteninin çoklu hata ayıklamaya ihtiyacı yoktur ve doğrudan PCB üzerine maliyetsiz olarak çizilebilir.
Dezavantajları: Gerekli alan büyüktür, yönlülük nispeten tektir, yalnızca tek bir frekans bandı için uygundur, farklı anten gruplarının tutarlılığı nispeten zayıf ve parazit önleme yeteneği zayıf.

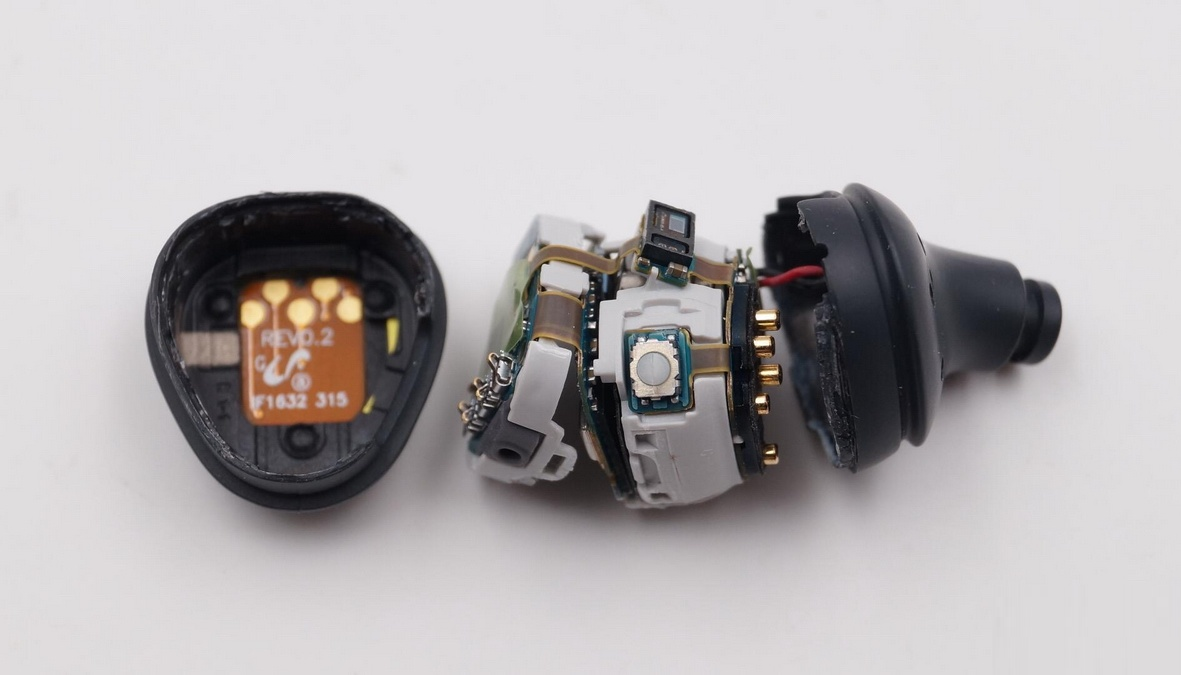

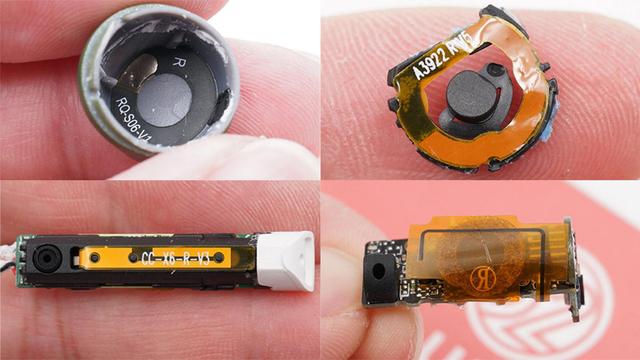

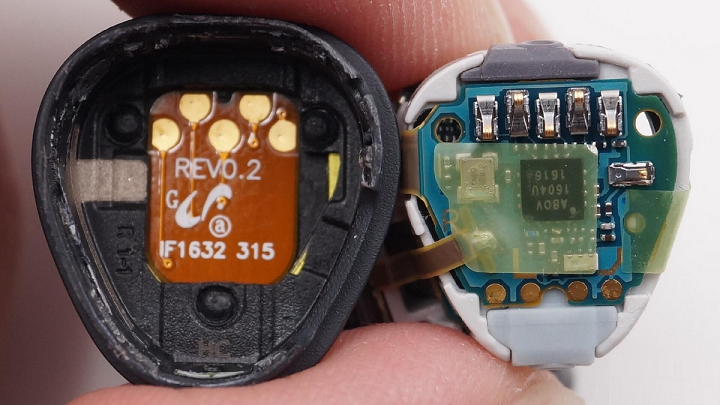

FPC Anteni
FPC anteni, PCB yerleşik anteninden evrimleşmiştir. TWS kulaklığının ses sınırlaması nedeniyle, dahili anakarttaki alan anteni barındıramaz. FPC anteni, anten devresini PCB'den çıkarmaya ve anteni ayrı bir bileşen yapmak için diğer harici metalleri kullanmaya eşdeğerdir. Böylece TWS kulaklığın iç alanına daha iyi yerleştirilebilir.
FPC anteni, yumuşak tahta ve esnek malzemenin PCB kartı fabrikası tarafından gerçekleştirilebilir.
Avantajları: Çoğu küçük elektronik ürüne uygulanabilir, yapılabilen frekans bantları da zengindir, performans daha iyidir ve maliyet daha düşüktür.
Dezavantajları: Her ürünün ayrı ayrı hatalarının ayıklanması ve manuel olarak yamalanması gerekir.
LDS Anteni
LDS anteni, FPC anteninin bir başka yükseltmesidir. FPC anteni kulaklığın iç alanını büyük ölçüde kullanabilmiş olsa da, onu takmak için hala düz bir düzleme ihtiyacı var.
LDS anteni, kulaklıkların içindeki düzensiz yüzeylere lazerle işlenebilen braketler, kapak plakaları vb. üzerinde doğrudan metal anten desenleri oluşturmak için lazer teknolojisini kullanan lazer doğrudan kalıplama teknolojisini kullanır ve ayrıca kulaklığın iç alanını kullanır.
Lazer işleme, lazer teknolojisi ve elektro kaplama teknolojisi için LDS anteni üreticileri bunu destekleyebilir.
Avantajlar: Tüm yönler desteklenebilir ve güçlü kabul edilebilirliğe sahiptir.
dezavantajları: Maliyet daha pahalıdır ve ürünün dış yüzeyinin malzemesi için özel gereksinimler vardır.

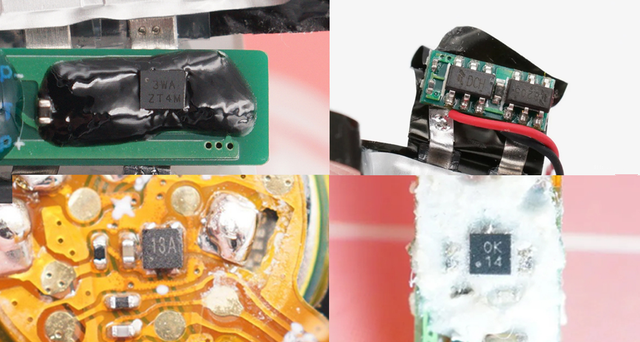

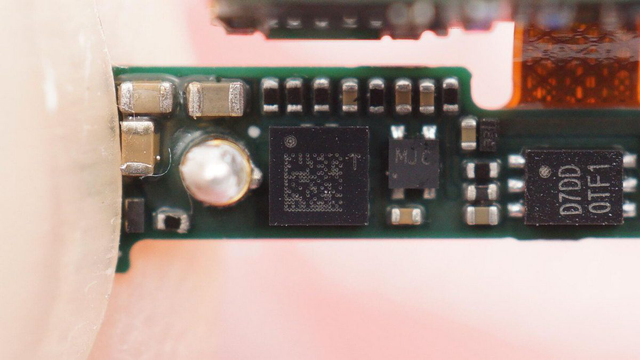

Seramik Anten
Seramik anten, Bluetooth modül cihazlarında yaygın olarak kullanılan bir diğer anten ürünüdür. Adını seramik kabukların kullanımından almıştır. Esas olarak iki tipe ayrılır: blok seramik anten ve çok katmanlı seramik anten.
Toplu seramik anten, antenin metal kısmını seramik hızlı yüzeye basmaktır ve çok katmanlı seramik anten, tasarım gereksinimlerine göre her seramik dielektrik katman üzerine basılabilir, böylece antenin boyutunu azaltır.
Avantajları: Küçük boyut, kolay uygulama, düşük maliyet, iyi performans ve sadece küçük bir yer kaplar.
Dezavantajları: Boşluk alanı gereksinimleri nispeten yüksektir, yönsellik nispeten tektir ve yerleştirme pozisyonu için gereksinimler vardır.

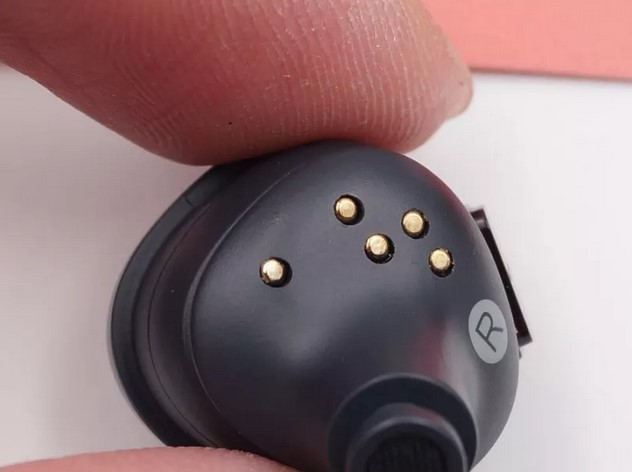

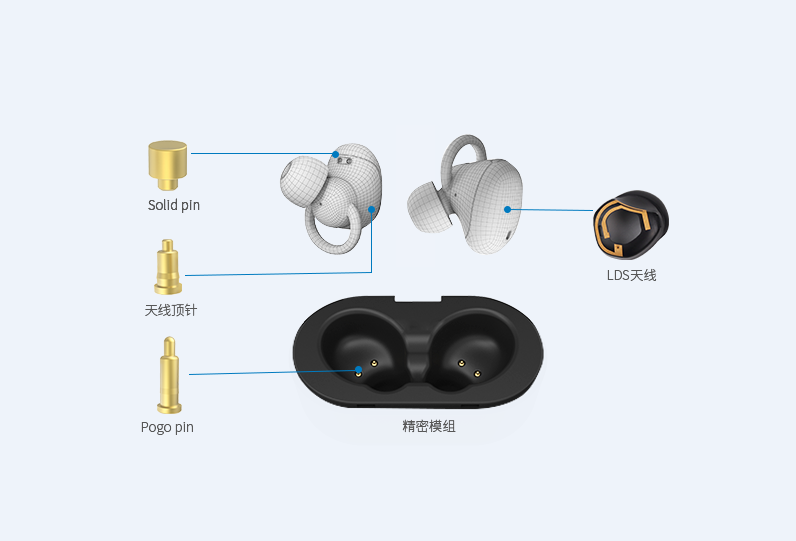

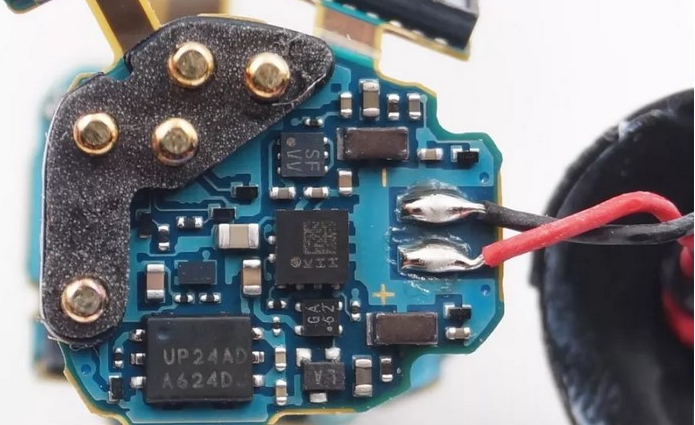

Pogo Pinli Anten
Doğru anten nasıl seçilir
Teorik olarak maliyet açısından bakıldığında, PCB ve FPC antenleri daha az maliyetlidir, seramik antenler orta düzeydedir ve LDS antenleri daha pahalıdır; ve alan kullanımı açısından, LDS antenleri en esnek olanıdır ve kulaklığın iç alanından tam olarak yararlanabilir.
Performans açısından, harici antenlerin gönderme ve alma yetenekleri genellikle yerleşik antenlerden daha iyidir. TWS kulaklıklar, ses kısıtlamaları ve taşınabilirlik gereksinimleri nedeniyle yerleşik antenlerle tasarlanmıştır. Performans nispeten benzerdir ve uygun bir anten seçmek için çeşitli faktörleri kapsamlı bir şekilde göz önünde bulundurmak gerekir.
TWS kulaklığın Bluetooth anteninin tasarımı, Bluetooth iletişiminin iletim kalitesini etkiler ve bu da gerçek kullanıcı deneyimini etkiler. Bluetooth anteninin seçimi performans, frekans bandı, maliyet ve kullanım alanı gibi birçok faktörden etkilenir. Sadece belirli ürün koşulları ve kullanım senaryoları göz önünde bulundurularak ve uygun bir anten seçilerek üründen maksimum performans alınabilir.
özetle
TWS kulaklıkların gerçek kullanıcı deneyimi, mükemmel bir etki sunmak için birçok faktörün üst üste binmesini gerektirir. TWS kulaklık Bluetooth anteninin ana bileşeni olarak, TWS kulaklık ve mobil cihazlar arasında iletişim kurmak için bir köprü görevi görür ve TWS kulaklığın Bluetooth bağlantısının kararlılığı ve ses kalitesi iletiminin kalitesi için garanti sağlar.
Şu anda, piyasada TWS kulaklıklarda kullanılan ana Bluetooth anten ürünleri ağırlıklı olarak PCB yerleşik antenleri, FPC antenleri, seramik antenler ve LDS antenlerini içerir. Dört ürünün her birinin avantajları ve dezavantajları vardır ve en uygun anten ürününü seçmek ve ürünün performansını ve rekabet gücünü artırmak için performans, frekans bandı, maliyet, kullanım alanı vb.
TWS kulaklıkların popülaritesi, ilgili endüstri zincirlerinin hızla yükseltilmesine neden oldu. Bluetooth modülleri, Bluetooth teknolojisi, antenler ve ilgili teknolojilerdeki gelişmeler, bağlantı kararlılığını, ses kalitesini ve performansın diğer yönlerini sağlar. Mevcut TWS kulaklıklar, geliştirmenin ilk aşamasında nadiren bağlantı kopması yaşadı ve ses kalitesi zarar gördü ve üç veya beş metre mesafede aralıklı çalma sorunları oluşmaya başladı, bu da kullanıcının gerçek kullanıcı deneyimini etkili bir şekilde geliştirdi.
