Yay teması nasıl yapılır?
Mevcut yay kontağı esas olarak bir üst kontak pimi, bir alt kontak pimi ve bir yaydan oluşur. Üst kontak pimi ve alt kontak pimi yukarı ve aşağı kayabilecek şekilde monte edilmiştir ve üst kontak pimi ve alt kontak pimi yay tarafından elastik olarak desteklenmiştir. . Bu nedenle, yayın elastik kuvveti aracılığıyla, üst kontak pimi IC'nin terminaline karşı basınçlandırılır ve alt kontak pimi, elektrik kontağı elde etmek için PCB'ye karşı basınçlandırılır.
Bu yaylı kontak, PCB ve IC'nin terminallerini elektriksel olarak bağlama işlevine sahiptir ve IC'yi test etmek için kullanılan soketin temel bileşenidir. Mevcut yay kontakları, yayın dış çapını küçültmek için zordur. 0,2 mm dış çaplı bir yay teması yapabilmek için yayın tel çapı ve üst ve alt kontak pimlerinin şekli ve boyutu son derece küçük olacaktır. Mevcut teknik düzeyde işlenmesi ve montajı zordur. Bu nedenle, seri üretimde ve kalitede zorluklar vardır ve çok pahalı olan son derece küçük sahalar için kontakların yapısında sınırlamalar vardır. Pogo pin, akımı ileten ve sinyalleri ileten bir donanım türüdür. Birçok arkadaş buna sinyal pini de der. İletim fonksiyonunun gücünü gerçekleştirebilir. Çoğu, aşağıda eğik olarak pogo pin iğnesi aracılığıyla bakır duvarla temas halindedir ve pogo pin yüksük yayı az miktarda yerçekimi taşır, bu nedenle bakır manşonun iç duvarının pürüzsüz olması gerekir. Pogo pimi, korozyon önleyici, yüksek stabilite ve yüksek dayanıklılık özelliklerine sahiptir.
Peki üretici tarafından üretilen pogo pinin bileşimi nedir?

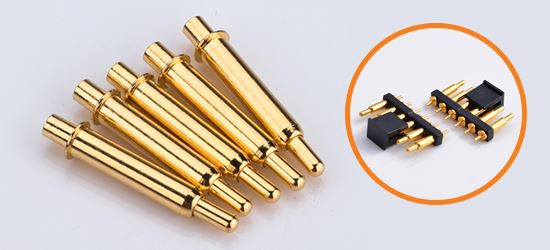

pogo iğne iğnesi esas olarak, perçinleme hassas aleti kullanılarak, yay tipi probu perçinleme ve ön yükleme kullanılarak hizalanmış iğne mili, yay, iğne borusundan oluşur, iç yapısı hassas bir yay yapısıdır. Üretim sürecinde, pogo pimi üreticileri, korozyon önleme işlevini, mekanik performansını, elektrik performansını vb. daha iyi geliştirebilecek yüzeyini altın kaplama yapacaktır. İğne ucunda keskin iğneler, pençe iğneleri, yuvarlak iğneler, bıçak iğneleri vb. Özel ve hassas yapısı nedeniyle, konektörün ağırlığını ve görünümünü büyük ölçüde azaltabilen ve akıllı cihazları daha zarif ve güzel hale getirebilen hassas konektörlerde yaygın olarak kullanılmaktadır.
Pogo pinleri artık birçok endüstride kullanılabilir. Elektronik cihazların yaygınlaşması, özellikle mobil terminal cihazlarının yaygınlaşmasıyla birlikte pek çok ürün pogo pin bırakamıyor. Örneğin cep telefonunun içindeki sinyali almak için kullanılan anten, cep telefonu sinyal iletim cihazı olarak ona uygulanacaktır. Avantajları, güçlü parazit önleme özelliği ve düşük endüktanstır. Cep telefonlarında kullanılan pogo pinin yanı sıra akıllı saatler, akıllı bileklikler, akıllı ayakkabılar, yer bulucu, Bluetooth kulaklıklar ve sadece okul çantaları gibi birçok giyilebilir cihazda da görülebiliyor. Ek olarak, pogo pimi akıllı evler, tıbbi ekipman, endüstriyel ekipman, dronlar, akıllı robotlar, araba navigasyonu, askeri iletişim, havacılık ve diğer bilimsel ve teknolojik alanlarda da yaygın olarak kullanılmaktadır.
