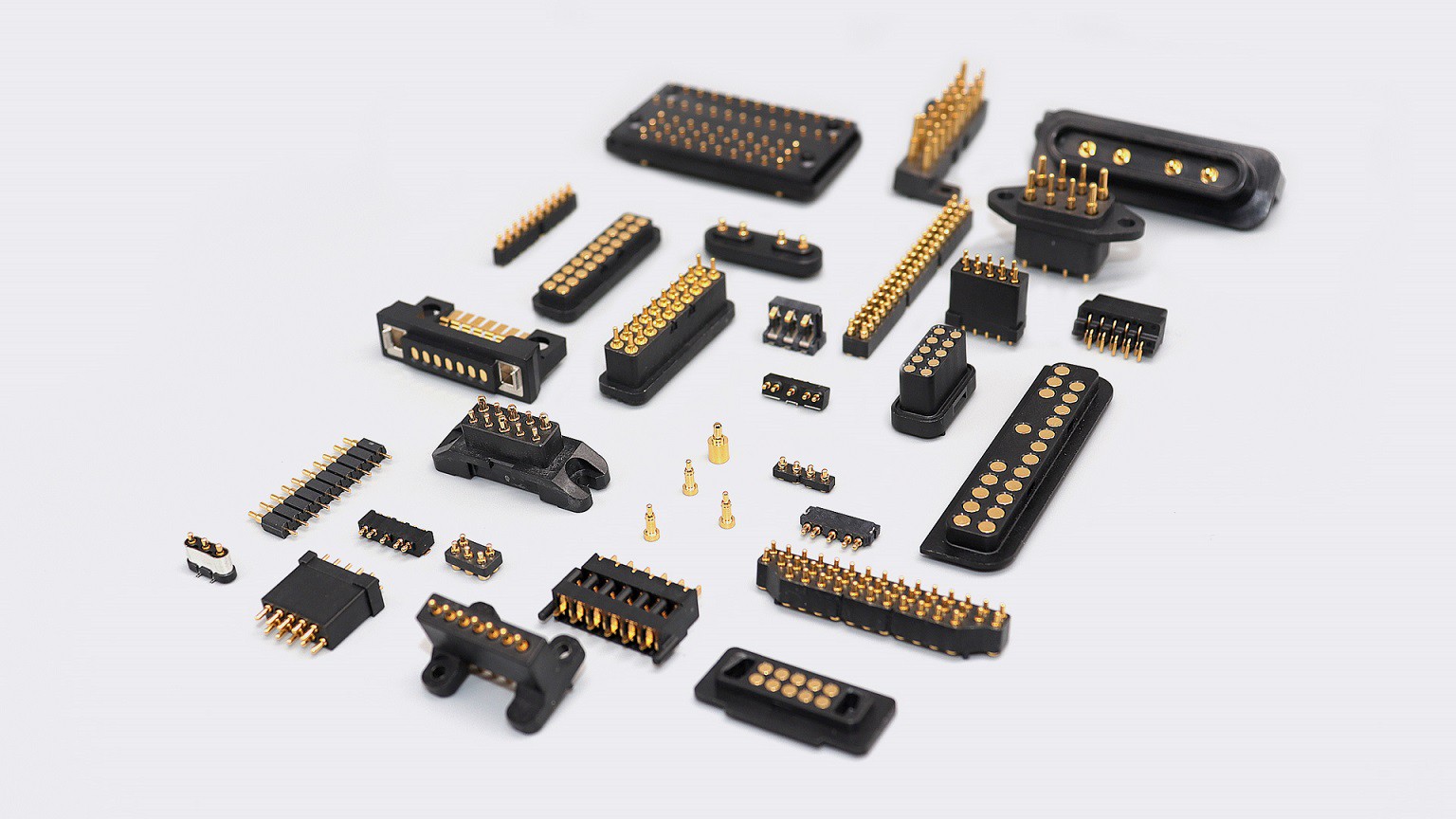

Pogo pin hızlı konektör nasıl kullanılır?
Hızlı bağlantı, hava sızdırmazlık testlerini bağlamak ve takmak için kullanılan bir araçtır. Üretim verimliliğini artırmak için güvenilir kaliteye sahip hızlı bağlantı elemanları ve eksiksiz destekleyici ekipman seçilmelidir. Bu nedenle, hızlı bir bağlantı elemanı seçerken, bağlanacak olan çalışma nozülünün türü, test sıvısı, test basıncı, test sıcaklığı ve test ortamı gibi faktörlerin göz önünde bulundurulması gerekir. Bu nedenle, ekipmanın yüksek eşleşmesini sağlamak için gerekli hızlı bağlantıların işlevsel özelliklerini anlamak gerekir.
Örneğin, yeni enerji pilinin konektörü esas olarak bu iki yönü test eder, biri sızdırmazlık performansı testi, diğeri ise pil performansının kapsamlı testidir. Pil paketi kasasının sızdırmazlık testi yapılırken, patlamaya dayanıklı valf arabirimi, kablo arabirimi, yüksek voltaj arabirimi vb. gibi kasa üzerindeki çeşitli arabirimler sızdırmaz hale getirilmelidir.
Hızlı konektörlerin tasarım yöntemi, sıradan konektörlerden çok daha karmaşıktır. Yalnızca mevcut yük, yaşam döngüsü dayanıklılığı, harici röle gücü, güvenlik performans standartları ve hızlı konektörün diğer faktörlerinin dikkatli bir şekilde dikkate alınması gerekir. Bu nedenle hızlı bağlantı seçimine daha fazla dikkat edin, birçok bağlantı yöntemi vardır. İş verimliliğini, güvenliğini ve güvenilirliğini sağlamak için bazı hızlı konektörlerin kablolama yöntemlerini anlamamız gerekir.
Hızlı konektörlerin bükümlü bağlantısı
Büküm, bağlanacak çekirdeklerin doğrudan ve sıkıca birbirine bükülmesi anlamına gelir. Genel olarak, bakır teller çoğunlukla çok telli ve tek telli bakır teller doğrudan bağlanır.
①Küçük kesitli tek telli bakır telleri bağlarken, önce iki telin çekirdek tellerini X şeklinde çaprazlayın, ardından 2 ila 3 kez bükün, ardından iki teli düzeltin ve ardından her bir teli diğer çekirdek telin üzerine yerleştirin . 5 ila 6 kez kapatın ve ardından fazla ipliği kesin.
②Geniş kesitli tek telli bakır telleri bağlarken, önce iki telin üst üste geldiği yerde aynı çapta bir çekirdek teli doldurun ve ardından yaklaşık 1,5 mm2 kesitli çıplak bir bakır tel ile sıkıca sarın ve sarım uzunluğu tel çapının yaklaşık yüzde 10'u kadardır. ve ardından sırasıyla bağlantı tellerinin çekirdek tellerinin uçlarını geriye doğru katlayın ve ardından çıplak bakır telleri her iki uçtan 5 ila 6 tur sarmaya devam edin ve ardından fazla tel uçlarını kesin.
(3) Farklı kesitlerdeki tek bakır telleri bağlarken, önce ince telin çekirdek telini kalın telin çekirdek telinin etrafına 5 ila 6 tur sıkıca sarın, ardından kalın telin ucunu geri katlayın ve bastırın. sarım tabakasına sıkıca bastırın ve ardından ince telin çekirdek telini 3 ila 4 tur sarmaya devam edin ve fazla tel uçlarını kesin.
Hızlı konektörler için şube bağlantıları
Branş göbek telinin ucunu 5 ila 8 tur boyunca ana göbek telinin etrafına sıkıca sarın ve tek bir bakır telin t-şekilli dal bağlantısını gerçekleştirmek için fazla ucunu kesin. Daha küçük kesitli özlü teller için, ana göbek teli üzerinde bir sarma düğümü ile branşman telinin ucunu bağlayın ve 5 ila 8 tur sardıktan sonra fazla ipliği kesin.
Hızlı bağlantının kısa devre bağlantısı
Bağlantıyı kısaltmak, konektör kablolarını daha hızlı hale getirebilir, doğrudan pense ile bastırabilir ve ayrıca zayıf teması önlemek için yalıtılabilir. Kısa devre somunu ayrıca kabloları kısa devre yapabilir, iki kabloyu birlikte bükebilir ve daha sonra yine çok sağlam olan kısa devre somunu ile vidalayabilir.
Yukarıdaki üçü en sık kullanılan kablolama yöntemleridir. Konektörde hangi kablolama yönteminin en hızlı olduğunu söylemek için, kabloyu doğrudan kesmek, doğrudan birbirine bağlanacak iki kabloyu bükmek ve ardından yalıtım bandı ile kapatmak gerekir. Ancak, bu yaklaşım çok şiddetlidir, bu da muhtemelen zayıf temasa neden olur ve üretim işini kolayca etkiler. Buna ek olarak, iki kabloyu daha güvenli olan bir havya ile doğrudan lehimleyebilirsiniz.
