Öncelikle "minyatür pogo pin" nedir, tıpkı adı gibi "minyatür pogo pin" de bir çeşit pogo pinidir ancak hacmi çok küçüktür ve alan kullanım oranı çok düşüktür (özel tasarruf alanı )
Birincisi mikro pogo pimlerinin uygulanmasıdır. Sınırlı bir alanda kullanıma uygun yeni tip bir konnektör sistemidir. Ürün düz bir tasarım gerektiriyorsa veya nihai ürünün modüler olması gerekiyorsa, eşleşen konektörlerden kaçınılmalıdır, bu nedenle minyatür pogo pimleri ideal bir seçimdir. Konektörler doğrudan baskılı devre kartı üzerindeki temas pedlerine itilir.
İkincisi, minyatür pogo piminin ürün özellikleri. Nominal akım 10A'ya ulaşabilir, minimum pin aralığı 0.4mm (Delikten Montaj) / 0.3mm (Yüzeye Montaj)'dir ve hizmet ömrü 50'den fazladır,{{6 }} döngü. Yüksek titreşim direnci ile ince ve hafif cep telefonu modüllerinin (ekran, ses jakı, şarj ve diğer modüller) veri iletimi veya akım iletimi için uygun olabilir.

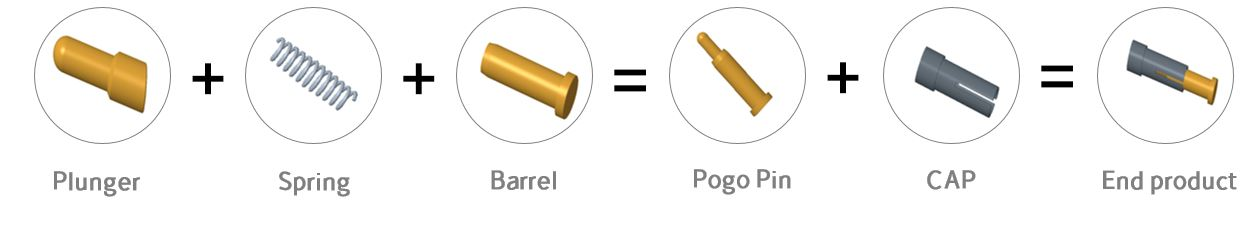

3. Minyatür pogo piminin yapısı ve çalışma prensibi. Normal bir pogo pimi gibi, minyatür pogo pimi konektörü, içinde bir yay ve bir yüksük bulunan ince bir borudan oluşur. Yay, pimleri baskılı devre kartı üzerindeki temas pedlerine iterek güvenilir, titreşime dayanıklı bir elektrik kontağı kurar.
4. Özelleştirilmiş tasarım. Minyatür pogo pimleri, çeşitli özel pogo pimleri ile mevcuttur ve spesifikasyon gereksinimlerini karşılayan yükseklikleri kullanır. Ürün, tam otomatik montaj üretim hattına uygulanabilir. Farklı şekillerde pim ve konektör muhafazaları, koruyucular, ambalajlar veya eşleşen dişi başlıklar dahil olmak üzere özel tasarım seçenekleri.
5. Standart tasarım. Müşteriler, projenin özel gereksinimlerine göre tasarımı özgürce seçebilirler. Düzensiz yapılara ek olarak, müşteriler tek sıralı, çift sıralı veya çok sıralı pin başlık ürünleri için yeni bir standart olarak pogo pinli terminalleri de kullanabilirler.
