Pogo pinli konnektör kontak ucu tasarımı ve gereksinimleri

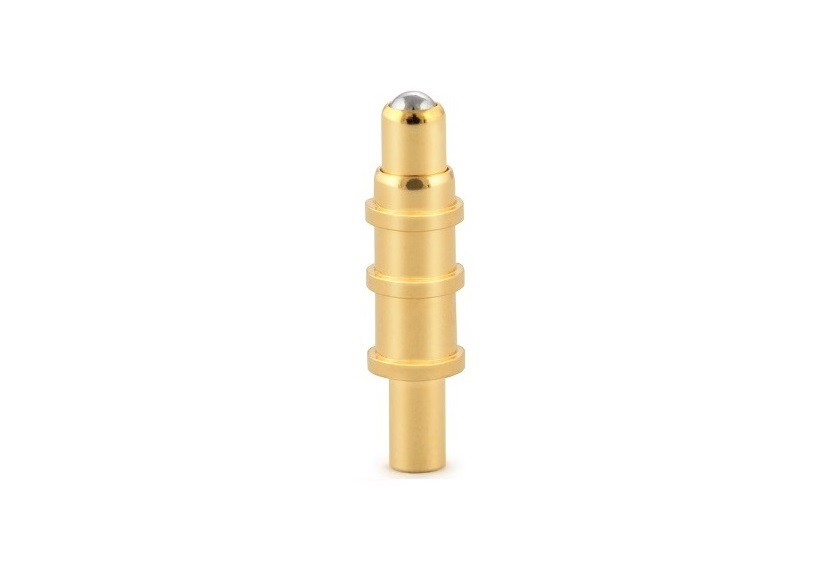

1. Son temas için tasarım gereksinimleri
standart olmayan bir temas türüdür. Tüm makinenin kablo gereksinimlerine göre tasarlanmıştır. İlk olarak, eklenti ucunun boyutunu, ürün kurulum yöntemini, görünüm formunu ve kablo özelliklerini doğrulamak gerekir. Kabloyu doğrulamanın zor olması durumunda, kablo deliğini kontak numarasına göre tasarlayın. Kablo deliği, büyük tel ölçü tellerinin ihtiyaçlarını karşılayabilir. Tel çekirdeğin çapının kaynak kabının iç çapına oranı genellikle 0,5-0,7'dir; Bir tel bağlarken, tasarım ilkesi, kablo çekirdeğinin çapının ve kontağın bağlantı deliğinin uygun olması ve tel çekirdeğin çapının kaynak deliğinin iç çapına oranının genellikle 0,6-0,8 olmasıdır.
2. Nihai iletişim formundaki gereklilikler
Pogo pinli konnektörde kontak parçası konnektörün vazgeçilmez bir parçasıdır ve ana işlevi sinyal iletiminden sorumlu olmaktır. Konektörün tasarım sürecinde temas, eşleşen uç ve kuyruk ucu tarafından oluşturulur. Eşleşen uç, konektör fişi ve soket arasındaki temasın güvenilirliğini sağlamak için genellikle elastik parçalardan ve sert parçalardan oluşur; kontağın kuyruk ucu, ekipman arasındaki kablo bağlantısından, basılı kartlar arasındaki ara bağlantıdan sorumludur veya kablo ile kart arasındaki ara bağlantı, kablo bağlantısında kullanılır. Konektörün terminal ucu dört tipe ayrılabilir: kaynak teli tipi, sıkma teli tipi, izolasyon delici tip ve lehimsiz sargı tipi; uygulama Baskılı devre kartında, kontak sonlandırma formları dört tipe ayrılabilir: düz kaynak, eğri kaynak, yüzeye montaj ve lehimsiz presleme tipi.
