Pogo pinli konnektör uç tasarım gereksinimleri
Pogo Pin konektörü esas olarak iğne mili, yay, seramik boncuk, iğne borusu, plastik, kapak olmak üzere 6 parçadan oluşur (temel müşteri kurulum gereksinimleri iğne milini korumak için plastik CAP ile donatılabilir).'s pogo pinli konnektörün kontak terminalinin form gereksinimlerine bir göz atalım.
1. İletişimin sonu için tasarım gereksinimleri:

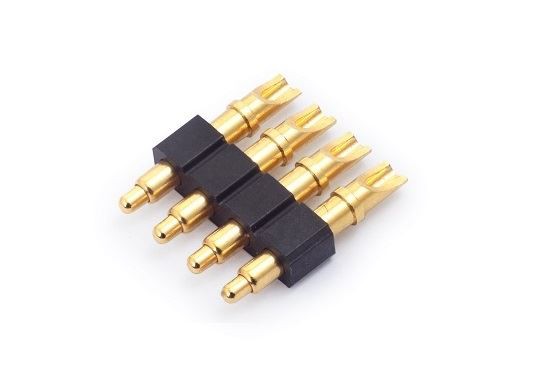

tüm makinenin kablo gereksinimlerine göre tasarlanmış standart olmayan bir kontak türüdür, önce eklenti ucunun boyutunu, ürün kurulum formunu, görünüm modunu ve kablo özelliklerini onaylayın. Kablonun belirlenemediği durumlarda izlenecek ilke, kablo deliğini kontak parça numarasına göre tasarlamaktır. Kablo deliği, büyük tel ölçü tellerinin gereksinimlerini karşılayabilir. Telin çekirdek telinin çapının kaynak kabının iç çapına oranı genellikle 0,5-0,7'dir; Bir tel bağlarken, tasarım ilkesi, kablo çekirdeğinin çapının ve kontağın bağlantı deliğinin uygun olması ve tel çekirdeğin çapının kaynak deliğinin iç çapına oranının genellikle 0,6-0,8 olmasıdır.
2. İletişimin sona ermesi formundaki gereksinimler:
Pogo pinli konnektörde kontak, esas olarak sinyal iletimini taşıyan konnektörün önemli bir parçasıdır. Konektörün tasarımında kontak, eşleşen uç ve kuyruk ucundan oluşur. Eşleşen uç, konektör fişi ve soket arasındaki temasın güvenilirliğini sağlamak için genellikle elastik parçalardan ve sert parçalardan oluşur; kontağın kuyruk ucu, ekipman arasındaki kablo bağlantısını, basılı kartlar arasındaki ara bağlantıyı veya kabloyu gerçekleştirmektir ve Kartlar arasındaki ara bağlantı, kablo bağlantısı için kullanılır. Konektörün terminal ucunda bir kaynak teli tipi, bir sıkma teli tipi ve bir izolasyon delici tipi (IDC, lehimsiz sarma tipi, baskılı panolar için kullanılır, kontaklar) vardır. ücretsiz pres tipi.
