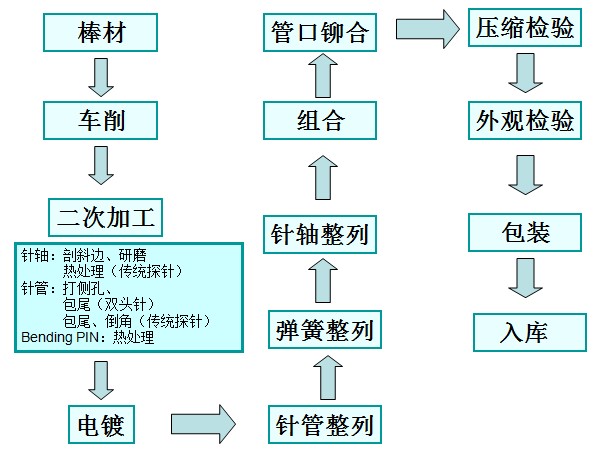

Pogo Pimli Konnektör Üretim Süreci
İğne mili/tüp malzemesi:
Konektörün ana işlevi, sinyal iletimi ve takıp çıkarma sayısının yüksek olmasıdır, bu nedenle malzemenin iletkenliği ve esnekliği (akma dayanımı) da gereklidir.
1-1: Pirinç (PİRİNÇ): bakır-çinko alaşımı, iletkenliği iyidir, iletkenlik yaklaşık yüzde 26 ~ yüzde 29'dur (IACS), bakır oranına göre C2680 (JIS) ve C3604'e ayrılabilir , C3601 (gerekli ısıl işlem)
1-2: Fosfor Bronz (FOSFOR BRONZ): bakır-kalay alaşımı, iletkenliği pirinçten daha kötüdür, iletkenlik yaklaşık yüzde 13'tür. Ancak esnekliği ve esnekliği iyidir
Çekme işlemi olan borular için uygundur ve sınıflandırması kalay içeriğine göre C5440, C5191 ve C5210 olarak ayrılabilir. Kalay içeriği ne kadar yüksek olursa, iletkenlik o kadar kötü ve esneklik o kadar iyi olur.
1-3: Isıl işlem görmüş bakır alaşımları: Örneğin, berilyum bakır (BERYLLIUM ALLOY) iyi elektriksel iletkenliğe ve esnekliğe sahiptir, ancak fiyatı yüksektir.

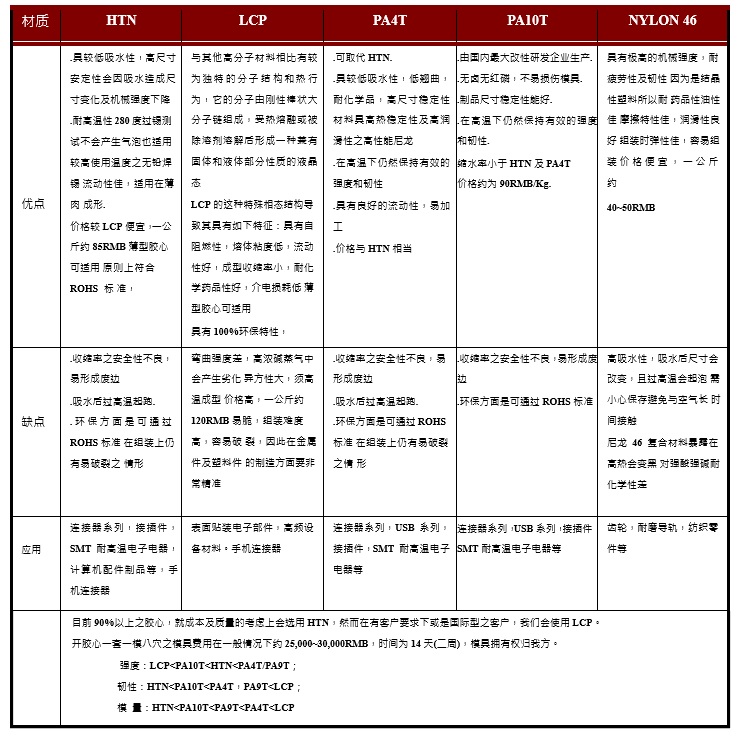

Muhafaza ve Kapak için kullanılan malzemeler:
Konektörün ana yapısını ve yalıtımını sağlayın ve Pogo PIN'ini içine yerleştirin. Kullanılan malzemeler: Bağlantı elemanlarının boyutu, şekli ve kullanımı çok farklı olduğu için kullanılan mühendislik plastikleri de çok çeşitlidir. Konnektörler tasarlanırken, sıcaklık direnci, akışkanlık, mekanik dayanım, elektrik performansı, çevre koruma gereksinimleri ve maliyetler, uygun mühendislik plastiklerini seçmek için Faktörler olarak dikkate alınmalıdır. Yaygın olarak kullanılan mühendislik plastikleri LCP, HTN, NYLON46, PBT, PA4T, PA10T, PC, vs.'dir.
LCP'nin kendisi alev geciktirici özelliklere sahip olduğu için alev geciktirici eklemeden UL94 V-0 seviyesine ulaşabilir, böylece LCP, RoHS ve halojensiz gereksinimleri hızla karşılayabilir. HTN, PA4T ve PA9T naylon malzemelerdir ve UL94 V- Sınıfına 0 ulaşmak için alev geciktiricilerin eklenmesi gerekir; HTN, PA4T ve PA10T üreticileri, ilgili sınıflardaki malzemelerin halojensiz malzemeler kullandığını beyan eder. alev geciktiriciler.
