TWS şarj Çözümleri için Pogo pinleri
Sıradan kablolu kulaklıklarla karşılaştırıldığında, Bluetooth kulaklıkların kullanımı daha uygundur. Teknolojinin sürekli güncellenmesiyle birlikte Bluetooth kulaklıkların ses kalitesi, kablolu kulaklıklara daha da yakınlaşıyor; Apple iPhone 7'den bu yana 3,5 mm kulaklık jakı iptal edildi ki bu daha da önemli. Bluetooth kulaklıkların gelişimi.

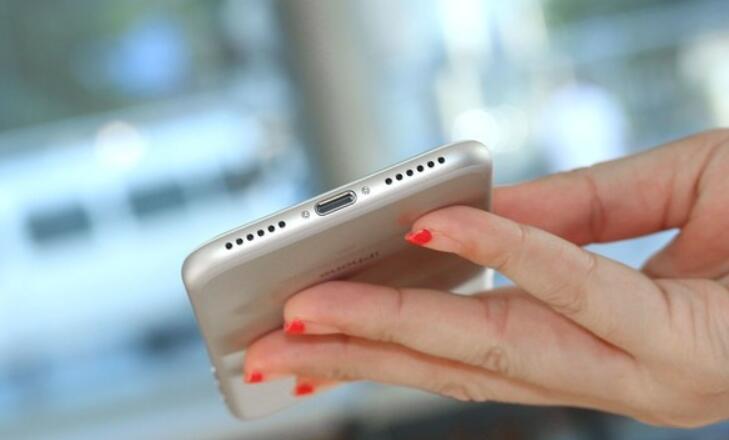

3,5 mm geleneksel kulaklık jakı olmayan iPhone
Bluetooth kulaklıklar ile geleneksel kablolu kulaklıklar arasındaki en belirgin fark, uzun kulaklık kablosunun olmaması ve ses sinyallerinin Bluetooth üzerinden alınmasıdır, bu nedenle Bluetooth kulaklıkların bağımsız devreleri ve güç kaynakları vardır ve günlük kullanım için cep telefonu olarak şarj edilebilir; Bu makale, TWS (True Wireless Stereo) Bluetooth kulaklık şarj bölmesinde kullanılan pogo pin türlerini tanıtmaktadır.
TWS kulaklık şarj kutusunda, 2Pin, 3Pin, 5Pin vb. dahil olmak üzere çeşitli pogo pinlerinin (pogo pin konektörleri) özelliklerini gördük. Pogo pinlerinin kullanımı normaldir ve tamamı 2Pin pogo pinlerine ve 3Pin pogoya bölünmüştür. iğneler. ve daha fazla Pin. Peki bu kadar çok pogo pininin kullanımı nedir?
1. 2Pin pogo pin çözümleri:
2Pin pogo pinin tasarımı piyasada en yaygın olanıdır ve bu tasarım TWS kulaklık şarjının katı ihtiyaçlarını karşılayabilir. İki pim sırasıyla pozitif ve negatiftir ve TWS şarj kutusunun pil bölmesinin gücünü kulaklığa aktarmak için kullanılır. Bu sayede TWS, aramalar için bir Bluetooth kulaklık olarak kullanılıyorsa, bir kulaklık çalışıyor ve diğer kulaklık, gücü yenilemek için şarj bölmesine yerleştirilebilir; böyle bir kullanım döngüsü, ultra uzun pil ömrü ihtiyaçlarını karşılayabilir.
Daha önce, 2Pin pogo pinleri, güç sağlarken iletişimi dikkate alamıyordu. Bu nedenle, kişiselleştirilmiş işlevler eklemek için TWS kulaklık fabrikası, 3Pin pogo pimleri, 5Pin pogo pimleri ve diğer tasarım şemalarını denedi ve bu da artan ürün hacmi ve montaj zorluğu getirdi. Karmaşıktır ve maliyette bir artışa neden olur.
2. 3Pin pogo pin çözümü
3Pin yaylı yüksüğün tasarımı, 5V şarj ve topraklamaya ek olarak, kulaklığın gerçek gücünü ölçmek için kullanılan kulaklığın pil voltajı için bir pim ekler.

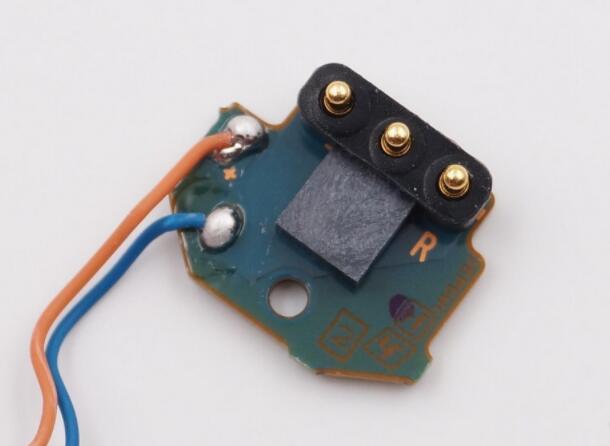

3Pin şarj pimi 3Pin şarj pimi

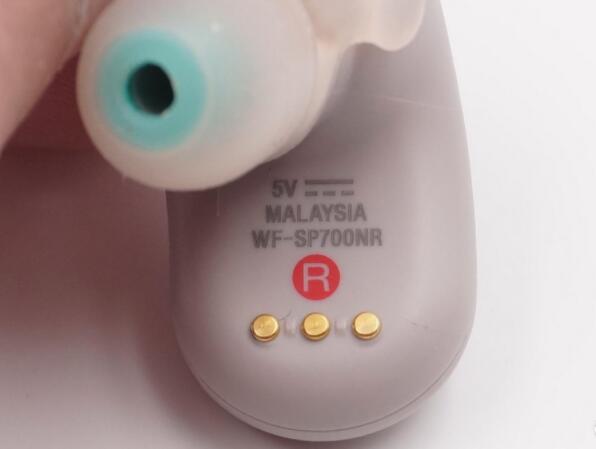

3Pin şarj pimli TWS Bluetooth kulaklık 3Pin şarj pimli TWS Bluetooth kulaklık

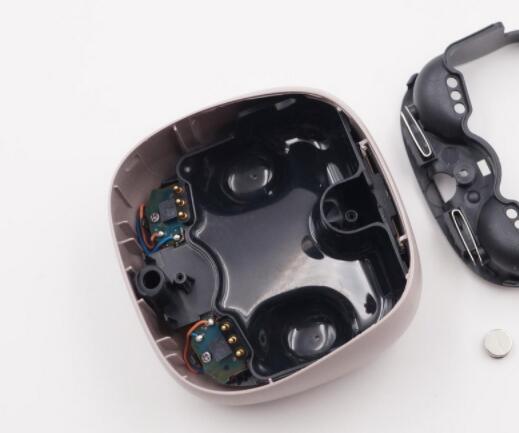

Bluetooth kulaklık şarj kutusu için 3Pin şarj pimi Bluetooth kulaklık şarj kutusu için 3Pin şarj pimi
3. 5Pin pogo pimi çözümü
5Pin yaylı yüksüğün tasarımı, yukarıdaki iki amacı dikkate alır ve daha fazla işleve sahiptir.
Bu tür bir tasarım, yalnızca nispeten nadir olan üst düzey TWS Bluetooth kulaklıklarda görülebilir. Kulaklığın dahili deposunda veri aktarımı, kulaklığın donanım yazılımı yükseltmesi, protokol veri iletişimi ve diğer işlevler için kullanılabilir.
