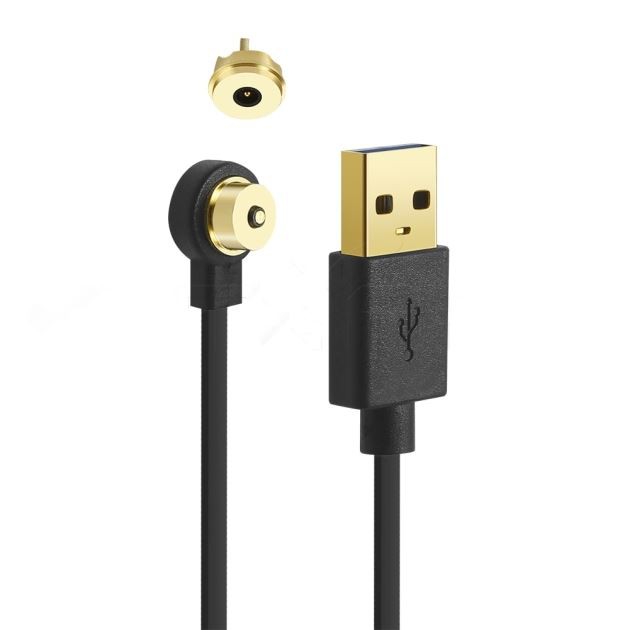

Pogo pin konnektör kontağı için gereksinimler
İlk olarak, temasın sonunun tasarım gereksinimleri:
standart olmayan bir temas türüdür. Komple makinenin kablo gereksinimlerine göre tasarlanmıştır. Plug-in ucunun boyutu, ürün kurulum formu, görünüm yöntemi ve kablo özellikleri öncelikle belirlenmelidir. Kablonun belirlenemediği durumlarda izlenecek ilke, kablo deliğini kontak parça numarasına göre tasarlamaktır. Kablo deliği, büyük tel ölçü tellerinin gereksinimlerini karşılamalıdır. Telin çekirdek telinin çapının kaynak kabının iç çapına oranı genellikle 0,5-0,7'dir; Bir tel bağlarken, tasarım ilkesi, kablo çekirdeğinin çapının ve kontağın bağlantı deliğinin birbiriyle tutarlı olması ve telin çekirdek telinin çapının kaynağın iç çapına oranının olması gerektiğidir. delik genellikle 0.6-0.8'dir.
İkincisi, iletişim bitiş formunun gereksinimleri:
Bir pogo pinli konnektörde kontak, konnektörün önemli bir parçasıdır ve ana işlevi sinyalleri iletmektir. Konektör tasarımında, kontak iki parçadan oluşur: eşleşen uç ve kuyruk ucu. Eşleşen uç, konektör fişi ve soket arasındaki temasın güvenilirliğini sağlamak için genellikle elastik parçalardan ve sert parçalardan oluşur; kontağın ucu, ekipman arasındaki kablo bağlantısını, basılı kartlar arasındaki ara bağlantıyı veya kabloyu gerçekleştirebilir Kart ile kart arasındaki ara bağlantı, kablo bağlantısında kullanılır. Konektörün terminal ucu bir kaynak teli tipine, bir sıkma teli tipine ve bir izolasyon delici tipe (IDC, lehimsiz sarma tipi, baskılı bir panoda kullanılır, Kontak terminal bağlantı formları düz kaynak, bükme kaynağı, yüzey montajı içerir, ve kaynaksız pres tipi.
