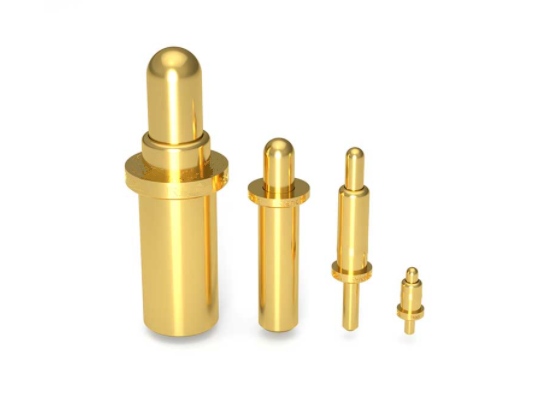

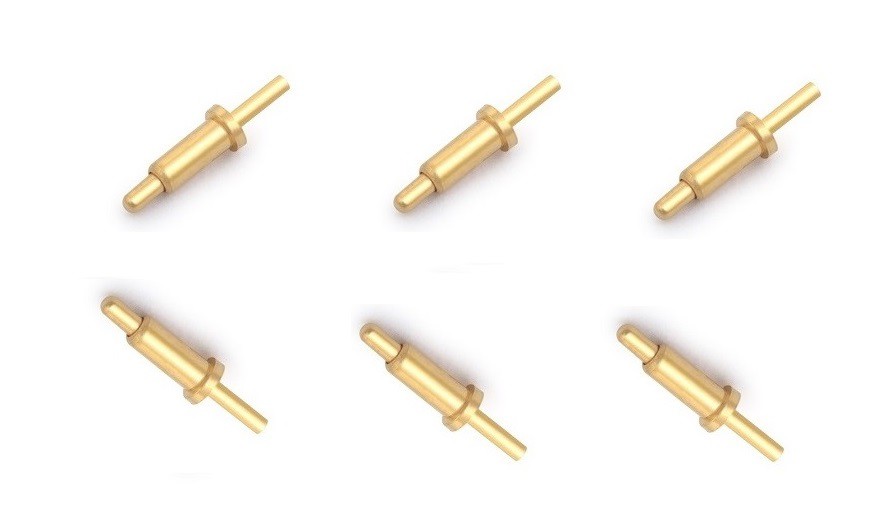

Dip Yaylı Pogo Pini
DIP paketi veya DIP paketi olarak da bilinen, DIP veya DIL olarak kısaltılan çift sıralı paket pogo pimleri (İngilizce: çift sıralı paket), entegre devreler için bir paketleme yöntemidir. Entegre devrenin şekli bir dikdörtgendir. Yan tarafta, pogo pin başlıkları adı verilen iki paralel metal pim sırası vardır. DIP paketlenmiş bileşenler, baskılı devre kartı üzerindeki kaplamalı deliklere lehimlenebilir veya DIP soketlerine takılabilir.
Dip Yaylı Pogo Pini
DIP pogo pin paketlenmiş CPU yongası, DIP yapısına sahip yonga soketine takılması gereken iki sıra pimlere sahiptir. Tabii ki, aynı sayıda lehim deliğine ve lehimleme için geometrik düzenlemeye sahip bir devre kartına doğrudan da yerleştirilebilir. DIP paketli yongalar, pimlerin zarar görmesini önlemek için özel bir dikkatle talaş soketinden çıkarılmalı ve çıkarılmalıdır. DIP paket yapı formları çok katmanlı seramik DIP DIP, tek katmanlı seramik DIP DIP, kurşun çerçeve DIP (cam-seramik sızdırmazlık tipi, plastik ambalaj yapı tipi, seramik düşük eriyen cam ambalaj tipi dahil) Bekleyin.
Dip Yaylı Pogo Pini
Yaygın olarak kullanılan DIP paketi JEDEC standardına uygundur ve iki pim arasındaki aralık (aralık) 0,1 inçtir (2,54 mm). İki sıra pim arasındaki mesafe (satır aralığı, satır aralığı) pim sayısına bağlıdır, en yaygın olanı 0,3 inç (7,62 mm) veya 0,6 inç (15,24 mm) 'dir. Diğer daha az yaygın mesafeler 0,4" (10,16 mm) veya 0,9 inç (22,86 mm) 'dir ve bazı paketler 0,07 "(1,778 mm) aralık ve 0,3 ", 0,6 " veya 0,75 "satır aralığına sahiptir.
Eski Sovyetler Birliği ve Doğu Avrupa ülkelerinde kullanılan DIP-pogo pimli paketler kabaca JEDEC standardına yakındır, ancak emperyal 0,1 inç (2,54 mm) yerine metrik 2,5 mm aralığı kullanır.
DIP paketindeki pin sayısı her zaman çift sayıdır. 0,3" satır aralığında, 8 ila 24 pin sayısı ortaktır ve 4 veya 28 pimli paketler zaman zaman görülür. Satır aralığı 0,6 inç ise eklem pimi sayıları 24, 28, 32 veya 40'tır ve 36, 48 veya 52 pimli paketler de mevcuttur. Motorola 68000 ve Zilog Z180 gibi CPU'lar, yaygın olarak kullanılan bir DIP paketi için maksimum pin sayısı olan 64'lük bir pin sayısına sahiptir.
