2014-2016 gibi erken bir tarihte, bazı ses şirketleri ilk nesil gerçek kablosuz kulaklıkları piyasaya sürdü, ancak Bluetooth bağlantısı, mikrofon, pil vb. ile ilgili bazı sorunlar yaşadılar. 2016'da Apple, 3,5 mm ses jakını resmi olarak iptal etti. iPhone 7 serisinde ve iPhone, iPad ve MacBook'larla saniyeler içinde sorunsuz bir şekilde eşleştirilebilen yeni bir ürün olan Apple AirPods'u piyasaya sürdü ve Bluetooth'un kusursuz bağlantısı harika. İnanılmaz derece.

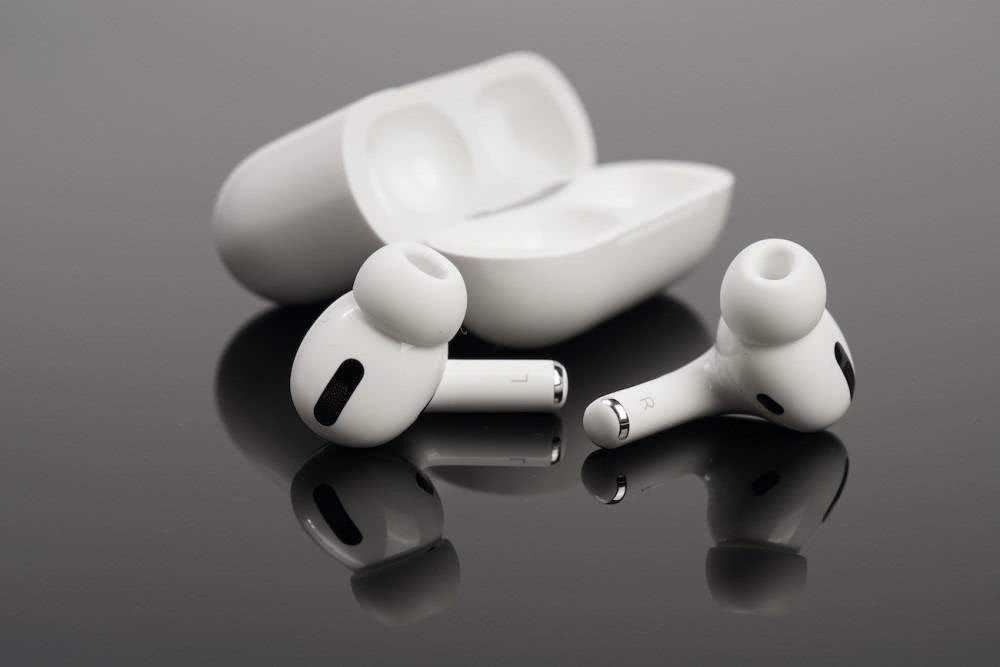

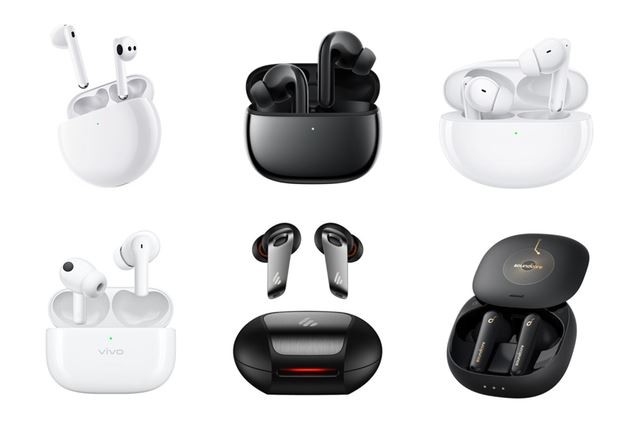

Airpods piyasaya çıkar çıkmaz, çift kanallı transfer teknolojisine ve şarj kutusuna sahip bu çözüm, piyasaya hızla yön verdi. Bir süredir True Wireless Stereo Headphones (TWS) piyasadaki en popüler kulaklık türü haline geldi. Sony, Beats, Bose, Jabra, Sennheiser vb. gibi Android ve ses üreticileri de ürünlerini piyasaya sürdü ve piyasadaki TWS markaları her geçen gün değişiyor. Beş yıldan fazla süren geliştirmeden sonra, TWS kablosuz kulaklıklar en hızlı büyüyen tüketici elektroniği ürünü haline geldi.
TWS plus'ın TWS ile ilişkisi nedir?
TWS hakkında konuşurken, genellikle TWS plus terimini duyarız, peki ikisi arasındaki korelasyonlar ve farklılıklar nelerdir?
TWS, Bluetooth 5.0 ana ve yardımcı kulak iletim teknolojisini kullanır. Bağlanırken, kulaklığın önce ana kulağa (genellikle sağ kulağa) bağlanması gerekir, ardından ana dişli ve yardımcı kulağa bağlanır, böylece bağlantı için gereken süre karşılaştırılır. uzun. Bu nedenle, TWS dış parazitlere karşı daha hassastır ve güç tüketimi yüksektir.
TWS artı
TWS plus (True Wireless Stereo Plus), Qualcomm tarafından 2017 yılında Android telefonlarda tanıtılan Snapdragon 845 işlemcide tanıtılan, Qualcomm'un tescilli bir teknolojisidir. TWS plus, TWS'nin bir evrimidir. Her iki kulaklığı da doğrudan ses kaynağına bağlanabilir. Adından da anlaşılacağı gibi, sol ve sağ kulak bağımsız olarak çalışabilir. Bu, her kulaklığın ilgili ses sinyalini minimum kayıpla almasını, hızlı bağlanmasını ve güç tasarrufu yapmasını sağlar. TWS plus uyumlu kulaklıklar daha yüksek ses kalitesi sunarken, bu özellik ses kaynağının uyumlu olmasına da bağlıdır.
Şubat 2018'de Qualcomm, Qualcomm QCC5100/QCC30XX Bluetooth çiplerini kullanan TWS kulaklıklar ile Snapdragon 845/7XX/855/865 gibi mobil platformlara dayalı cep telefonları arasında normal çalışmayı sağlamak için TWS plus teknolojisini piyasaya sürdü. Bu çözümü kullanarak, bağımsız bağlantılar elde etmek için doğrudan sol ve sağ kanallara iletilen iki bağımsız iletişim bağlantısı olacaktır. Müzik çalarken, bir kulaklık çıkarılsa bile müzik kesintiye uğramaz.
Mevcut durum, tüm gerçek kablosuz kulaklıkların TWS ile uyumlu olması, ancak hepsinin TWS plus'ı desteklememesidir.
Büyüyen TWS pazarı
TWS teknolojisi dizüstü bilgisayarlarda, tabletlerde ve TV'lerde giderek daha fazla kullanılmasına rağmen, akıllı telefonlar hala TWS için en popüler eşleştirme cihazıdır ve Apple ve Samsung gibi büyük akıllı telefon üreticileri en son sürümlerinden fişi çekti. 3,5 mm ses jakını çıkarın.
Şu anda, TWS kulaklık pazarı karanlık bir attan altın bir ata dönüşmüştür ve pazar ve satış hacmi yıldan yıla istikrarlı bir şekilde büyümüştür. Qualcomm, 2020 Küresel Tüketici Ses Anketi'nde, TWS kulaklıkların küresel olarak benimsenmesinin 2019'dan bu yana yüzde 23'ten yüzde 42'ye neredeyse iki katına çıktığını belirtti. Bununla birlikte, tüketicilerin yaklaşık yüzde 42'si TV, film ve diğer video içeriğini izlemek için kablosuz kulaklık kullanıyor. Pil ömrü daha da iyileştikçe bu sayının artmaya devam etmesi bekleniyor.
Grand View araştırmasının tahminine göre, küresel TWS kulaklık pazar büyüklüğü 2020'de yaklaşık 25,32 milyar ABD doları olacak ve 2021'den 2028'e kadar yüzde 36,1'lik bir CAGR'de büyümesi bekleniyor. sosyal medya ve kısa video uygulamalarının hızla benimsenmesi, TWS kulaklık pazarının büyümesinin önümüzdeki birkaç yıl içinde hızlanmaya devam etmesi bekleniyor.
Strategy Analytics'e göre 2020 yılında Bluetooth kulaklıkların toplam küresel satışları 300 milyonu aştı ve TWS kulaklıkların satışları bu rakamın yarısını geçerek 170 milyona ulaştı. Spesifik olarak, küresel TWS kulaklık pazarının gelişme eğilimi, 10 yıl önceki akıllı telefon pazarına benzer. Apple sektöre öncülük ediyor ve esas olarak üst seviye pazarı işgal ediyor, Android ise düşük fiyat stratejisi ve penetrasyon oranı eğilimi ile yavaş yavaş düşük kaliteli pazara giriyor Önceki akıllı telefonlarla benzerlikler de var. Strategy Analytics'ten elde edilen araştırma verileri, AirPods Pro'nun piyasaya sürülmesiyle Apple AirPods satışlarının 2016'da 1 milyondan 2018'de 15 milyona ve 2019'da 60 milyon gibi şaşırtıcı bir hızla büyüdüğünü gösteriyor.
Juniper Research'teki analistler, Apple'ın 2020'de yaklaşık 85 milyon AirPod sattığını ve toplam TWS kategorisi gelirinin yaklaşık yüzde 70'ini ve satılan ürünlerin yüzde 55 pazar payını oluşturduğunu tahmin ediyor.

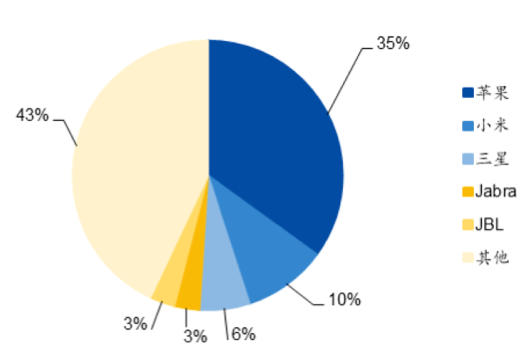

Marka dağıtımı açısından bakıldığında, TWS kulaklık pazarı ilk olarak Apple tarafından patlatıldı. Birkaç yıllık geliştirme sürecinin ardından ürünü AirPods, orta ve üst düzey pazarda çok yüksek bir pazar payına sahiptir. Counterpoint'in analiz verilerine göre 2020'nin ikinci çeyreği itibarıyla TWS pazarında ilk üç şirket Apple (yüzde 35), Xiaomi (yüzde 10) ve Samsung (yüzde 6). pazar.
01
TWS'nin temel teknolojilerinden biri: Bluetooth 5.0
Bluetooth, teorik olarak 100 metre içindeki cihazlar arasında kısa mesafeli bağlantılar sağlayan bir kablosuz iletim teknolojisidir. Pratikte, küçük cihazları kullanırken genellikle yaklaşık 10 metrelik bir etkili mesafe kullanırız. Bluetooth'un en büyük özelliği, mobil iletişim cihazlarının ve bilgisayarların kablo kullanmadan veri ve mesaj iletmesini ve ağ oluşturmasını sağlamasıdır. Bluetooth teknolojisinin kulaklıkların geliştirilmesinde önemli bir dönüm noktası olduğu ve TWS'deki en önemli teknolojilerden biri olduğu söylenebilir.
Önceki nesil Bluetooth 4.2 ile karşılaştırıldığında, 2{{10}}16 Haziran'da çıkan Bluetooth 5.0, daha uzun iletim mesafesine ve daha hızlı iletim hızına sahiptir. Etkili iletim mesafesi, BLE 4.2 versiyonunun 4 katıdır ve iletim hızı 2 kat daha yüksektir. Bluetooth 5.0'ın aktarım hızı ve gecikme süresindeki önemli optimizasyonları, daha fazla bilgi ve daha hızlı yanıt gerektiren kablosuz cihazlar için birçok uygulamaya olanak tanır. Pratik kullanım açısından, Bluetooth 5.0'ın yüksek iletim bant genişliği ayrıca TWS'yi iki yönlü konuşmayı mümkün kılar ve daha yüksek bit hızı, ses çalmayı daha doğal hale getirir.
Bluetooth 5.2, Bluetooth teknolojisindeki en son gelişmeyi temsil eder. 2020'de Bluetooth SIG, yeni nesil Bluetooth ses teknolojisi standartları olan LE audio'yu piyasaya sürdü. Bluetooth 5.2 standardını temel alır ve iyi ses kalitesine ve düşük güç tüketimine sahip yeni "LC3" ses kod çözücüyü kullanır; bu, ses verilerini daha verimli bir şekilde sıkıştırabilir ve ses kalitesinden ödün vermeden daha düşük bant genişliğinde daha fazla veri iletebilir, bu her ikisi için de iyidir. ses kalitesi ve güç verimliliği. Bluetooth 5.2'de en çok beklenen gelişme, birden fazla Bluetooth cihazını tek bir kaynağa bağlamamızı sağlayan bir teknoloji olan Sync Channel'ın piyasaya sürülmesidir. Evde TWS kullanırken tüm cihazlara aynı anda bağlanabilseydik ve telefon, PC veya TV ile arasındaki bağlantıyı manuel olarak değiştirmek zorunda kalmadan bunlar arasında otomatik olarak geçiş yapabilseydik ne kadar rahat olacağını hayal edin.
TWS'nin hızlı gelişimi, ilgili tedarik zinciri üreticilerinin endüstriyel olarak yükseltilmesine neden oldu. Ana kontrol çipi, güç yönetimi çipi, kablosuz şarj alıcı çipi, şarj kutusu pili, kulaklık pili, dokunmatik kontrol ve diğer teknolojilerdeki teknolojik gelişmeler, TWS kulaklıkların performansını ve işlevlerini iyileştirdi ve daha iyi bir kullanıcı deneyimi getirdi.
02
TWS'nin ikinci çekirdek teknolojisi: Bluetooth ana kontrol çipi
TWS'de Bluetooth ana çipinin önemi aşikardır. Nispeten hacimli cep telefonlarından ve diğer kulaklıklardan farklı olarak, TWS'nin taşınabilirlik gereksinimleri, ana kontrol çipinin boyutu ve entegrasyonu konusunda daha yüksek gereksinimlere sahiptir. Gürültü azaltma ve işlevsel sensörler gibi yeni modüllerin eklenmesiyle, boşluğun alan kullanımına ve çipin yüksek entegrasyonuna daha yüksek gereksinimler getirilir. Kapsamlı işlevlere ve yüksek entegrasyona sahip bir Bluetooth ana SoC, TWS'nin çeşitli işlevleri gerçekleştirmesi için güçlü bir garanti sağlar.
Şu anda TWS ana kontrol çipi pazarında düzinelerce üretici var, pazar yavaş yavaş olgunlaşıyor ve üreticiler arasındaki rekabet şiddetli. Üst düzey pazar Apple, Qualcomm, Hengxuan ve Broadcom tarafından temsil edilir ve orta-düşük uç pazar Luoda, Realtek ve Lanxun'u içerir. Eksik istatistiklere göre, Ekim 2020 itibariyle Çin'de 22'den fazla TWS ana Bluetooth çip üreticisi vardı.

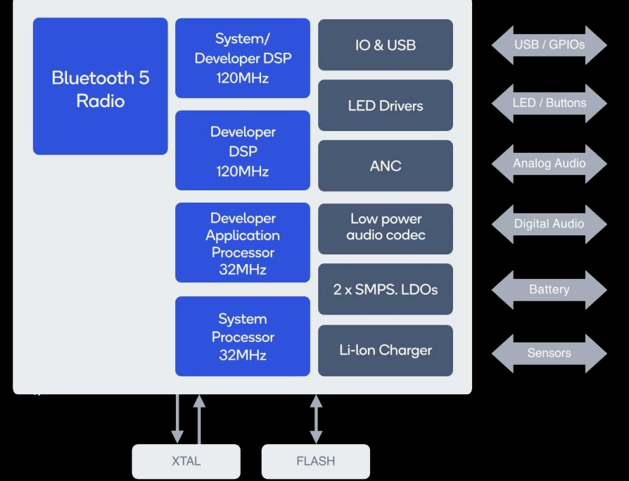

Qualcomm QCC5124 çip üzerinde sistem (SoC), daha uzun ses çalma için düşük güç tüketimi ile sağlam, yüksek kaliteli, kablosuz Bluetooth dinleme deneyimi için küçük cihazların ihtiyaçlarını karşılamak üzere tasarlanmıştır. QCC5124 mimarisi, düşük güç tüketimi ile yüksek performans için tasarlanmıştır. Önceki teknolojisiyle karşılaştırıldığında, güç tüketimi yüzde 65'e kadar azaltılabilir ve neredeyse tüm çalışma modlarında daha uzun ses oynatımına olanak tanır.
03
TWS çekirdek teknolojisi üç: aktif gürültü azaltma
Son yıllarda, TWS kulaklıkların gürültü azaltma işlevi tüketiciler tarafından giderek daha fazla ilgi görüyor ve aktif gürültü azaltma (ANC) teknolojisi, üst düzey kulaklık ürünlerinin standardı haline geldi. Qualcomm'un pazar araştırması verileri, tüketicilerin yüzde 71'inin bir özellik olarak aktif gürültü iptali ile ilgilendiğini gösteriyor.
Apple, AirPods Pro'yu piyasaya sürdüğünden beri TWS kulaklıklar, TWS plus ANC'ye geçişi hızlandırmaya başladı. Şu anda, piyasadaki ana akım aktif gürültü azaltma Bluetooth kulaklıklarının tümü, Bluetooth çipinin ve aktif gürültü azaltma çipinin ayrılması çözümünü benimsiyor. Dar iç alana sahip TWS kulaklıklar için, tek çipli çözüm yalnızca daha az güç tüketmekle kalmaz, aynı zamanda akustik cihazlar ve pil modülleri için daha fazla alan bırakır. Bu nedenle, bu mimari aynı zamanda TWS kulaklıkların geliştirme trendi haline gelecektir. Tabii ki, aktif gürültü azaltma çipine ek olarak, TWS kulaklıkların gürültü azaltma etkisi de kulaklık boşluğunun tasarımı ile ilgilidir ve çip fabrikasının OEM/ODM üreticileri ile yakın çalışması gerekir.

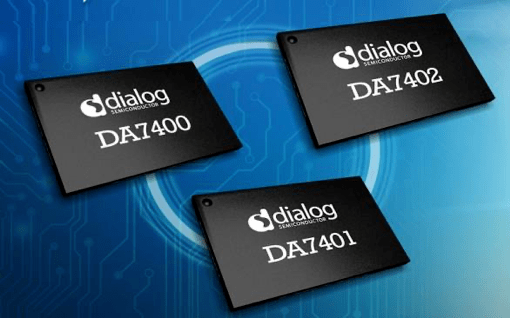

Dialog'un DA7401'i, TWS kulaklıklar ve kulağa takılan akıllı cihazlar için tasarlanmış yüksek performanslı bir mono ANC codec bileşenidir. 115dB oynatma dinamik aralığı, 103dB kayıt dinamik aralığı, hibrit ANC ve esnek saat mimarisine sahiptir.
DA7402, daha geniş bir frekans aralığında daha güçlü ortam gürültüsü reddi sağlamak ve her ortamda ses çıkarmasını sağlamak için Dialog'un özel dijital hibrit ANC teknolojisini kullanan yüksek performanslı, ultra düşük güçlü stereo yüksek kaliteli bir codec bileşenidir. en iyi kullanıcı deneyimi için. DA7402, 115dB dinamik oynatma aralığı ve 384kHz örnekleme hızı dahil olmak üzere mükemmel ses performansı sağlayan bir ses işlemcisini entegre eder. Ayrıca, yüksek çözünürlüklü sesi desteklemek için 40kHz ses bant genişliği sağlar.
DA7402, günümüzün önde gelen çip çözümlerinin gücünün yarısını tüketen ve ses performansını iki katına çıkaran, bugün piyasadaki en küçük dijital aktif gürültü engelleme kodeklerinden biridir; bu da onu spor kulaklıklar, akıllı kulaklara takılan cihazlar, TWS kulaklıklar ve daha fazlası için ideal hale getirir. .
04
TWS çekirdek teknolojisi dört: MEMS mikrofon
TWS kulaklıkların birçok işlevi, donanım desteği sağlamak için ilgili sensörlere ihtiyaç duyar. Şu anda, TWS kulaklıkların ana sensör birimleri, müzik çalmak için hoparlörler, aktif gürültü azaltma ve iletişim için MEMS mikrofonlar, kulak içi algılama için optik sensörler, iletişim gürültüsünü azaltma için kemik ses izi sensörleri ve surround ses için 360 Altı eksenli sensörleri içerir. , vb.
TWS kulaklığında, önceki mikrofon esas olarak sesli arama işlevi için kullanılıyordu. TWS kulaklıklarda ANC gürültü azaltma teknolojisinin uygulanmasıyla, daha iyi bir gürültü azaltma etkisi elde etmek için çoklu mikrofon işbirliği çözümleri yaygın olarak kullanılmaya başlandı ve mikrofonların performans gereksinimleri de giderek yükseliyor. MEMS silikon çipleri, küçük boyut ve güçlü stabilite avantajlarına sahiptir. Gürültü azaltma fonksiyonunun eklenmesi, mikrofonun performansında daha yüksek gereksinimleri ortaya koyduğundan, MEMS mikrofonları TWS kulaklık ürünleri için ilk tercih haline geldi.
TDK'nın yüksek performanslı MEMS mikrofonu T5837/38 PDM, 133dB SPL'lik yüksek bir Akustik Aşırı Yük Noktası (AOP), 68dBA'lık yüksek bir sinyal-gürültü oranı ve geniş bir dinamik aralığa sahiptir, bu da onu çok sessizden çok çeşitli uygulamalar için ideal hale getirir. ANC TWS uygulamaları için Alan akıllı hoparlörlerden ses alıcılarına kadar çok gürültülü. T5848 SmartSound I2S MEMS mikrofonu, 133dB SPL'lik yüksek bir akustik aşırı yük noktası, 68dBA'lık yüksek bir sinyal-gürültü oranı ve dinamik ve gürültülü ortamlarda yüksek akustik performans gerektiren uygulamalar için uygun geniş bir dinamik aralık sağlayabilir.
05
TWS çekirdek teknolojisi beş: güç yönetimi çipi
Güç yönetimi çipi esas olarak TWS kulaklıklarını şarj etmek ve boşaltmak, ayrıca gerçek zamanlı pil aşırı şarjı, aşırı deşarj, aşırı akım ve aşırı sıcaklık izleme ve şarj ve deşarj işlemi sırasında kısa devre koruması için kullanılır. Güç yönetimi çipinin şarj ve deşarj gücü geleneksel cihazlarla karşılaştırıldığında nispeten küçük olsa da, yüksek taşınabilirlik gereksinimleri olan TWS kulaklıklar için güvenlik, düşük güç tüketimi, yüksek dayanım gerilimi, yüksek entegrasyon ve yüksek verimlilik için gereklidir. Gereksinimler nispeten yüksektir.
MAX77650/MAX77651, boyut ve verimliliğin kritik olduğu TWS gibi düşük güçlü, boyut kısıtlamalı giyilebilir uygulamalar için ideal, yüksek düzeyde entegre, ultra düşük güçlü güç yönetimi yongalarıdır (PMIC'ler). Her iki çip de, bağımsız olarak programlanabilen üç güç rayı sağlayan bir SIMO buck-boost regülatörü içerir.
Ek olarak, 150mA LDO, ses ve gürültüye duyarlı uygulamalar için dalgalanma reddi sağlar. Yüksek düzeyde yapılandırılabilir lineer şarj cihazı, çeşitli Li-ion pil kapasitelerini destekler ve artırılmış güvenlik (JEITA) için pil sıcaklığı izlemeyi içerir. MAX77650/MAX77651'deki analog çoklayıcılar, harici bir ADC ile izleme için birden fazla dahili voltajı ve akım sinyalini harici düğümlere değiştirebilir. Cihazın çalışma durumunu yapılandırmak ve kontrol etmek için çift yönlü bir I2C arayüzü mevcuttur.
sonsöz
TWS kulaklıklar, akıllı ses cihazı endüstrisinin ve gelişmekte olan bir pazarın ayrılmaz bir parçasıdır. Yole Développement, yıllık TWS kulaklık, işitme cihazı, akıllı saat ve akıllı hoparlör sevkiyatının 2026 yılına kadar 1,3 milyar birimi aşacağını ve oyunlar, AR/VR deneyimleri ve 3D ses gibi birçok uygulama için yüksek kaliteli sesin bir zorunluluk haline geleceğini tahmin ediyor. Etkileri. yedekleme işlevi. Akıllı telefonlar ve kulaklıklar çok yüksek derecede ekolojik uyum sağlar. Şu anda, Android cep telefonlarının küresel sevkiyatı, Apple cep telefonlarının yaklaşık 6 katıdır. Gelecekte TWS kulaklık sektöründe Android'in payının önemli ölçüde artması bekleniyor.

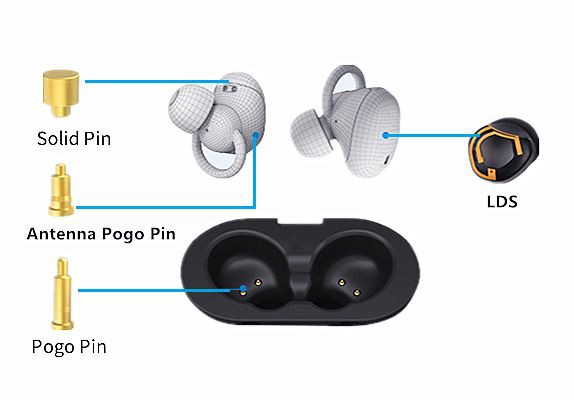

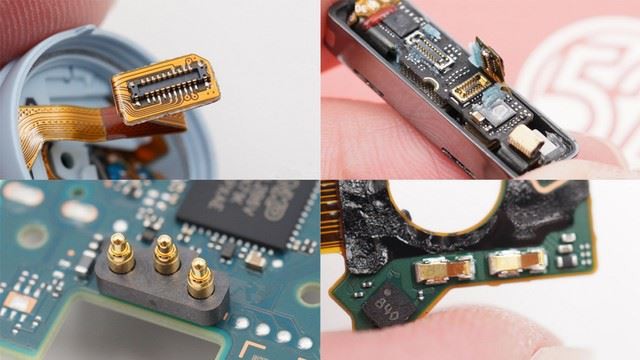

En önemli şey, pogo pin şarj çözümüdür:
