Yaylı pogo pimi üretiminin ana noktaları

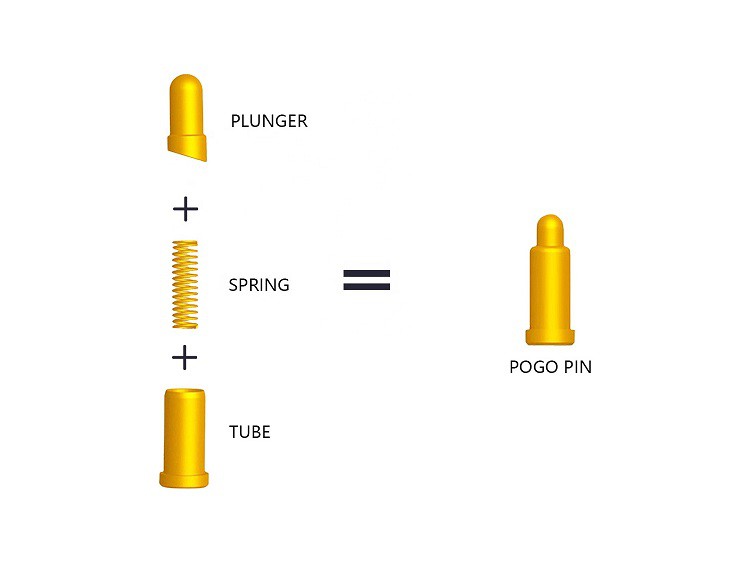

Bir, yaylı pogo pimi yayı
Yaylı yüksüğün yayı esas olarak berilyum bakır, paslanmaz çelik ve piyano çeliğinden yapılmıştır. Çeşitli malzemelerin özellikleri vardır. Yay tasarımı alanında bazı temel hususlar dikkate alınmalıdır: çalışma sıcaklığı, empedans ve esneklik gereksinimleri. Hemen hemen tüm yaylar gümüş kaplamadır. Daha iyi iletkenliğe sahip olmak için altın kaplama bir işlem kullanılır. Altın, elektriksel iletkenliği ve yüksek termal performansı daha iyi iyileştirebilir ve oksidasyon ve korozyonu önleyebilir.
İki, yaylı pogo pin tüpü
Yaylı yüksüğün iğne borusu derine dönük bir parçadır. Genel olarak, elektrolizle kaplandığında iki aşamadan nikel kaplama ve altın kaplamadan geçmesi gerekir. Nikel taban işleminin kalınlığı genellikle 1~2 mikrondur (her zamanki gibi 40u=1 mikron) ve altın kaplama, 0.1~1.0 mikron kalınlığında genel bir yüzey işleme tabakasıdır. Küçük çaplı ve nispeten uzun kör delikli borular için, iç duvarın elektrolizle kaplanmasında bir zorluk vardır. Genel olarak, iç duvar tüpünün tabanının altın biriktirebilmesini sağlamak için kaplama çözeltisinin tüpün altında tamamen yeniden akmasını sağlamak için alt uçta bir kenar delik açılır. Veya doğrudan müşteriye tasarımın temel oranı hakkında bilgi verin: borunun uzunluğu ve iç çapı.
Üç, yaylı pogo pimi piston
Yaylı yüksüğün iğne mili, bakır malzemenin tornalanması ve frezelenmesi ile oluşturulmuştur. Tercih edilen tedavi yöntemi olan temel olarak altın kaplamadır ve altının kendisi mükemmel iletkenliğe ve oksidasyon direncine sahiptir. Ayrıca altın kaplamanın kalınlığı tüm ürünün ömrünü etkileyecektir. Maliyet değerlendirmelerine dayalı olarak, nikel bazlı işlemin kalınlığı ve altın kaplama seçilecektir. Tabii ki, rodyum kaplama, paladyum ve diğer asil malzemeler gibi başka galvanik çözümler de var. Farklı ürünlerin farklı ihtiyaçları olacaktır.
Dördüncü, yaylı yüksük montajı
Bir yaylı yüksüğün bitmiş ürünü üretildikten sonra, bir yaylı yüksük konektörü oluşturacak şekilde monte edilmelidir. Yaylı yüksük konektörlerinin terminalleri genellikle plastikten yapılır.
