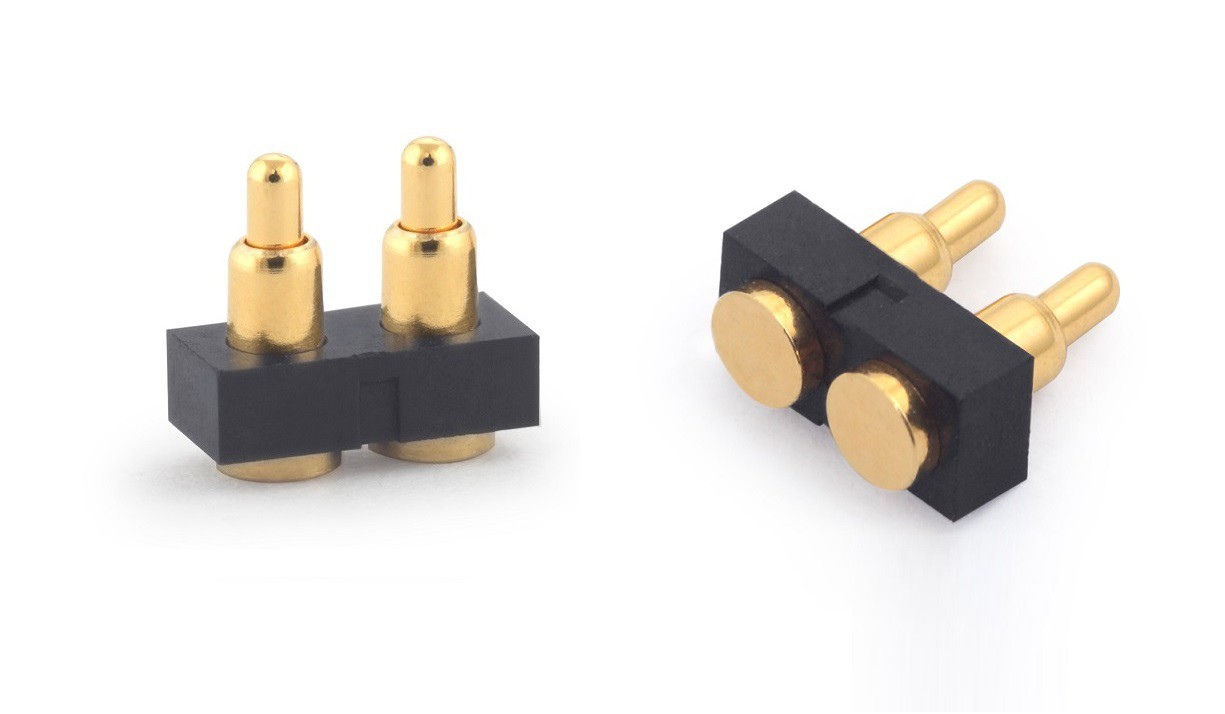

Pogopin konektörü teknolojide bir devrimdir
Pogopin pogo pin konnektör teknolojisinde bir devrim, analog devreler yerini dijital devrelere bırakırken ve elektronik cihazlar kablolu bağlantılardan kablosuz bağlantılara geçerken, tüm cihazın tasarımı da masaüstünden taşınabilir hale geliyor. Tasarımlar taşınabilirliğe doğru ilerledikçe, sistem dayanıklılığı son derece önemli hale geliyor.
Sistem tasarım mühendisleri, daha sonra birincil inşaat tekniği olarak istiflenen veya kör-eşleştirilen önceden test edilmiş modüller tasarlamaya ve inşa etmeye başladılar. Bu, nano ölçekli ara bağlantı cihazları gerektirir. Medikal ve hatta askeri/havacılık endüstrilerindeki üreticiler, karmaşık sinyaller için gereken boyut, ağırlık ve akımdaki azalmaları karşılamak için sistemleri bu modüler yönde zorluyor. Bu zorlukların üstesinden gelmek için, yeni konektör tasarımları, ara bağlantı sistemlerinin boyutunu ve ağırlığını azaltırken, gelişmiş elektrik performansı ve dayanıklılığın bir kombinasyonunu barındırmalıdır.
Boyut ve ağırlık avantajı
İyileştirilmiş işleme, kalıplama ekipmanı ve malzemeler, inşaatta konektör boyutunda daha fazla azalmaya olanak sağlamıştır. Her ikisinin de boyutu ve ağırlığı MIL-PRF-83513'ü karşılasa da, 21 konumlu nano minyatür konektör, 2,60 g ağırlığındaki eşdeğer minyatür D şekilli konektöre kıyasla yalnızca 0,4 g ağırlığındadır. Ek olarak, 37 konumlu minyatür D şekilli konektörler, 37 konumlu kart montajı veya baskılı kart konektörlerinden 4 kat daha fazla alan gerektirir.
Tasarım ve malzeme seçimi, başarılı boyut küçültme için anahtardır. Tasarımın kalbinde elastik pimler bulunur. Özel çekme tavlama özelliklerine sahip bir berilyum bakır malzeme, yüksek temas mukavemeti, düşük temas direnci oluşturmak ve binlerce çiftleşme döngüsü boyunca performansı sürdürmek için gereklidir. Berilyum bakır kalınlığı ve uzunluğu ve şekli için temel özellikler, mikrominyatür konektör pimlerinin uzun ömürlü ve uzun vadeli performansını sağlar.
Yalıtım kabuğu çoğunlukla enjeksiyonla kalıplanmış sıvı kristal polimerdir ve bazı eski tasarımlar polifenilen sülfür kullanır. 0.025" olduğunda; hatve pimler arasında sadece 10~11 mil yalıtkan ile sonuçlanır, bu tip yalıtım hala yüksek tutma ve yüksek elektriksel dielektrik mukavemetine sahiptir. Yüksek güvenilirlik PogoPin konnektör gövdeleri, yalıtkan malzemelerden yapılan geçmeli ve düşük titreşimli uygulamalar için kullanılabilir, ancak çoğu yüksek titreşimli ve yüksek şoklu uygulamalar metal muhafazalar gerektirir.
Dayanıklı güvenilirlik
Dayanıklılık, iyi kurulum tasarımına bağlıdır. Kuvvet ve hızlanma, zorlu uygulamalarda PogoPin konektörlerinin gücünü test etmede kilit faktörlerdir. Makul montaj braketleri sayesinde Nano-PogoPin konektörü, yangın ve fırlatma koşulları gibi durumlarda 10000Gs'den fazla titreşim ve şok geçirebilir.
Nano dairesel konektör
Mikro dairesel konektörler (0.050" adım), nano dairesel PogoPin konektörlerine kıyasla daha büyüktür. 0.025" adım, aynı dairesel alanda, 4 kat daha fazla ara bağlantı cihazı kullanın. Yeni devrelerin çoğu, 1A'dan daha az akım gerektirir, çünkü dijital işleme, nano dairesel konektörleri yerleştirmek için kablo düzeneğinde daha küçük ölçü tellerinin kullanılmasına izin verir. Böylece ara bağlantı sisteminin toplam ağırlığı ve çapı büyük ölçüde azaltılır. Nano-kabloların ek bir yararı, daha küçük çaplı kabloların ciddi şekilde kısıtlı yerlerde döşenmesi daha kolay olduğu için artan esnekliktir.
Uygulamaya bağlı olarak birçok nano-dairesel konektör stili vardır, metal kabuk tipi nano-dairesel konektörler, mükemmel gerilim azaltma ve tutma mekanizması ile en dayanıklı olanlardır. Blendajlı kablolar için 360 yüksük içerirler ve emprenyeye karşı koruma sağlamak için çevresel olarak yalıtılmıştırlar. Tipik olarak, uzak dedektörleri, sensörleri ve enstrümanları cihazın ön paneline bağlamak için kullanılırlar. Nano dairesel konektörler kalıplanır veya sistem mühendisinin' kendi cihazına takılır. Bu yaklaşım, alanın çoğundan tasarruf sağlar ve cihazın veya dedektörün kendi eksiksiz motor ve mekanik konektörlerine sahip olmasını sağlar.
