Pogo Pin Konnektörlerini Kurma Yolları
Cihazınıza yaylı konektörler kullanmayı düşünüyorsanız, pogo pinli konektörler için hangi kurulum yönteminin daha uygun olduğunu merak ediyor olmalısınız. Bu makale sizi tüm seçenekler arasındaki farklara götürecek, avantaj ve dezavantajları analiz edecek ve size en uygun olan hakkında bir fikir verecektir.
Belirli sorularınız varsa, lütfen doğrudan bizimle iletişime geçin; profesyonel mühendislerimiz size en iyi tavsiyeyi verecektir. Mühendislerimiz, spesifikasyonlarınıza ve ihtiyaçlarınıza göre maliyet değerlendirmelerinizi en iyi şekilde karşılayan bir tasarım önerecektir.
Lehimleme ile konektör nasıl kurulur?
1. İlk ve en kolay yol, konektörü teneke levhaya sabitlemek için lehim pastası kullanmaktır. Bu en kolay yol olsa da, genellikle önermiyoruz.
Genel olarak konuşursak, bu yöntem daha az kararlıdır ve titreşim girişimi ve basınç nedeniyle prob teneke levhadan kopacaktır.
2. Daha yaygın olarak, baskılı devre kartına kuyruk tarafından sabitlenen bir kuyruğa bir pogo pimi sokarak büyük bileşenleri bir baskılı devre kartına sabitlemek için kullanılır.
Bu sayede tek iğne ekstra bir destek noktasına sahip olacak ve daha stabil olacaktır.
3. Yöntem, kauçuk göbeği tripod ile kullanmaktır, önce devre kartına güvenli bir şekilde takın ve ardından pogo pimlerini lehim pastası veya basınçla teneke levhaya takın.
Bu yöntem çoğu durum için uygundur ve belirli bir derecede kararlılığa sahiptir, ancak maliyet konusunun dikkate alınması önerilir.

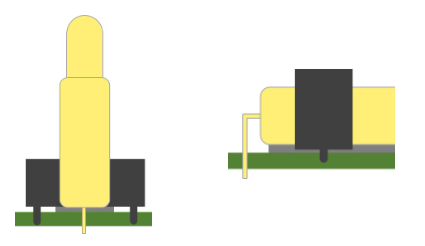

4. İkinci ve üçüncü yöntemleri birleştirerek, önce kauçuk göbeği devre kartına sabitleyin ve ardından pogo pin konektörünü kuyruğa takın ve tahtaya sabitleyin.
Bu, konektörü takmanın çok güvenli bir yoludur ve konektörü daha sağlam ve dayanıklı hale getirir. Sınırsız maliyet düşünceleriniz varsa, bu kurulum yöntemini tavsiye ederim.
