Spring Pogo Pin'in üretim teknikleri nelerdir?

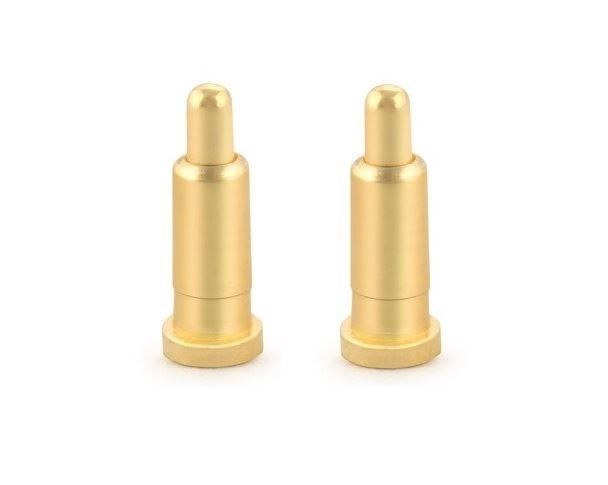

Pogo pimi, iletişim baz istasyonlarında veya terminallerinde, otomobillerde, insansız hava araçlarında, endüstride, havacılıkta ve diğer alanlarda kullanılan hassas konektörlerin temel bileşenidir. Hem sinyaller hem de akım pogo pim yoluyla iletilebilir. Toplumun gelişmesiyle birlikte, giderek daha fazla ürün yüksek akım iletimi, hızlı şarj gerektirir ve hatta bazı ürünlerin yıldırımdan korunma gereksinimleri vardır, bu nedenle bahar thimble'ın mevcut direnci giderek daha da artıyor, bu nedenle üretim teknolojisi Hangileri? Bir dahaki sefere birlikte bakalım.

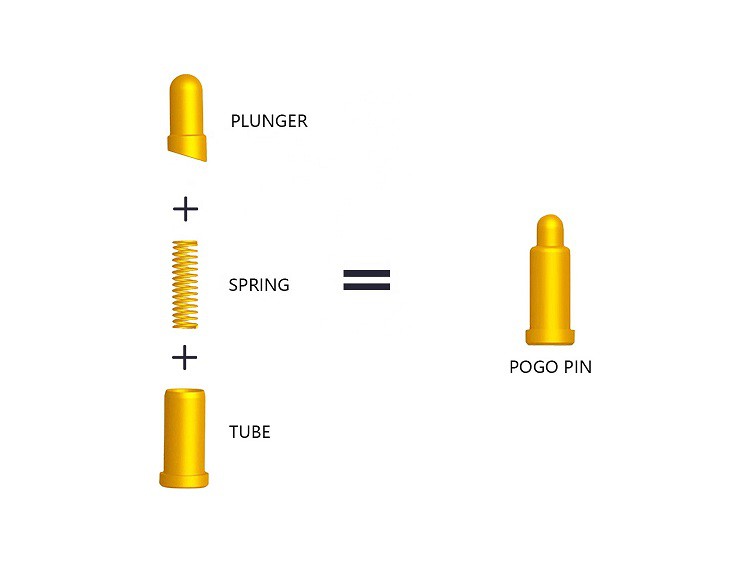

Mevcut bahar thimble çeşitli üretim teknikleri:
1. Düz tabanlı yay thimble: Bu yapının iğnesi düz tabanlı, işlenmesi basit, daha düşük maliyetlidir ve iğne tüpünün koaksiyelliği daha iyidir, ancak iğnenin iğne tüpüne temas etmeme riski ve güç kesintisi riski daha fazladır ve ürünün temas empedansı Da çok büyüktür. Bu yapıya sahip ürünler genellikle sadece ürün gereksinimlerinin çok düşük olduğu ve akımın çok küçük olduğu durumlarda kullanılır. Şimdi düzenli büyük şirketler bu yapılandırılmış ürünü benimsemedi.
2. Kesitsel eğim yay thimble: Bu yapının iğne bölümlenmiş bir eğimdir, işleme karmaşıktır, maliyeti yüksektir ve iğne ve iğne tüpünün koaksiyelliği zayıftır, ancak ürün iğnesi ve iğne tüpü iyi temas halindedir ve temas empedansı da çok küçüktür. Ana neden, baharın tam tersi olmasıdır. İğne elastikiyeti, iğneyi ve iğne tüpünü temas halinde sabit hale getiren yanal bir bileşen kuvvete sahiptir. Bu yapı yaylı thimble fabrikalarında yaygın olarak kullanılır ve sadece küçük ve orta akım durumlarında kullanılır.
3. Çelik bilye yaylı yüksük: Bu yapının iğnesi kesilmiş bir eğime sahiptir ve altına çelik bir top eklenir. Yapının işlenmesi karmaşıktır, maliyeti yüksektir, iğnenin ve iğne tüpünün koaksiyelliği zayıftır ve iğne tüpü çok fazla yer kaplar, ancak ürün iğnesi ve iğne tüpü iyi temas halindedir ve temas empedansı da çok küçüktür. Ana neden, baharın iğne elastikiyetinin bir tarafı olmasıdır. İğne yönündeki bileşen kuvveti iğneyi ve iğne tüpünü temas halinde stabil hale getirir. Çelik bilye ayrıca geçerli bir akış kanalı ekler. Bu yapı yaylı thimble fabrikalarında yaygın olarak kullanılır ve sadece akımın orta ve büyük olduğu durumlarda kullanılır.
4. İç manşon yaylı yüksük: Bu yapının iğnesi kesilmiş bir eğimdir ve altına bir iç kovan eklenir. Yapının işlenmesi karmaşıktır, maliyeti yüksektir ve iğne tüpünün koaksiyelliği zayıftır ve iğne tüpünün kapladığı alan çelik bilye tipinden daha küçüktür, ancak ürün iğnesi ve iğne tüpü iğne tüpü ile iyi temas halindedir ve temas empedansı da çok küçüktür. Ana neden, ibre üzerindeki yay elastik kuvvetidir. İğneyi ve iğne tüpünü temas halinde sabit hale getiren yanal bir kuvvet bileşeni vardır. İç manşon ayrıca geçerli bir akış kanalı ekler. Bu yapı yaylı thimble fabrikalarında yaygın olarak kullanılır ve sadece akımın orta ve büyük olduğu durumlarda kullanılır.
Yukarıdaki içerik, bu yönü anlamanıza ve anlamanıza yardımcı olmayı umarak pogo pimlerinin üretim teknolojisine ayrıntılı bir giriş sağlar.
