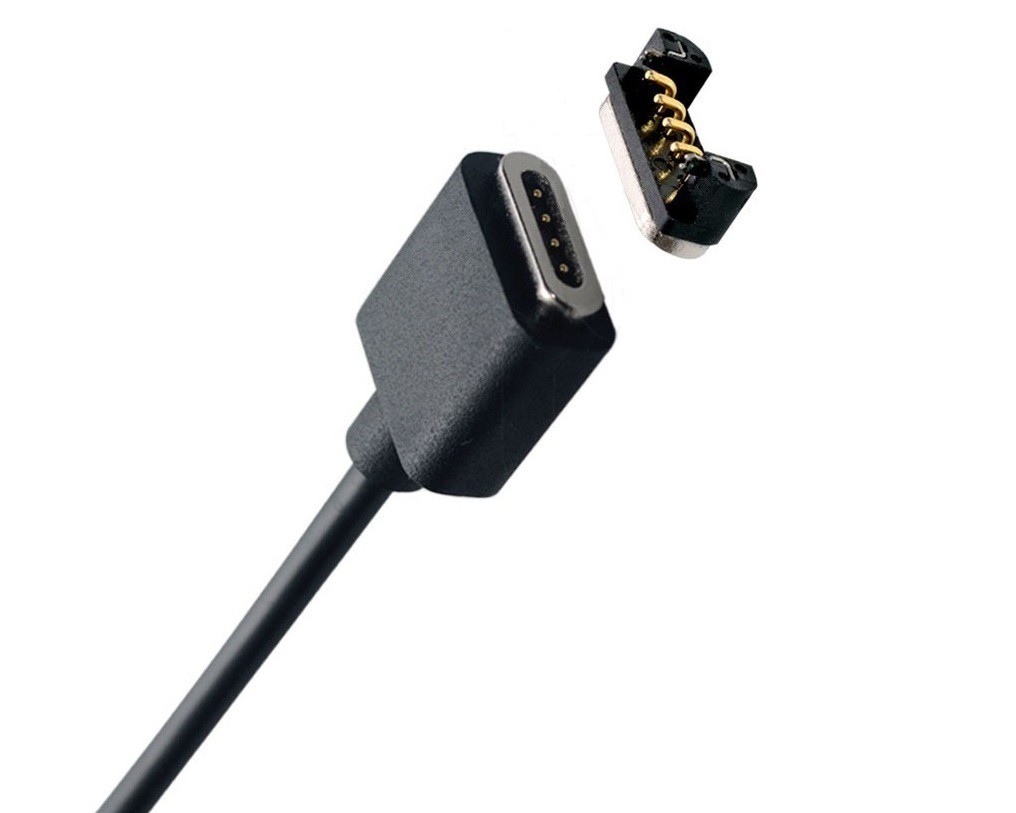

Pogo pinli manyetik konektör nedir?
Bir Pogo pin manyetik konektörü aynı zamanda bir mıknatıs konektörü, mıknatıs konektörü, manyetik konektör, manyetik konektör, mıknatıs şarj kafası vb. olarak da adlandırılır; Elektronik cihazlarda yaygın olarak kullanılan, esas olarak PogoPin ve mıknatıstan oluşan bir konektördür. Bağlayıcı. Mıknatısın yapı tasarımı ve temas eden ve çeken mıknatıs, küçük boyutlu yapılar ve hafif ve ince ürünler için uygun olan büyük bir adsorpsiyon kuvvetine sahiptir.
Manyetik konektör, erkek uç düzeneği ile eş eksenli olabilen bir erkek uç düzeneği ve bir dişi uç düzeneği içerir. Erkek uç düzeneği, bir birinci dış halka kauçuk parça, bir birinci halka kauçuk parça, bir birinci halka mıknatıs ve iki erkek PIN pimi içerir. Dış halka kauçuk parçası ile birinci iç halka kauçuk parçası arasında bir birinci halka mıknatıs düzenlenir ve iki erkek PIN iğnesi birinci iç halka kauçuk parçasından geçer; ve dişi uç düzeneği, bir ikinci dış halka kauçuk parça, bir ikinci İki iç halka kauçuk parça, bir ikinci halka mıknatıs ve iki dişi PIN pimi içerir, ikinci bir halka mıknatıs, ikinci dış halka kauçuk parçası ve ikinci iç halka arasında düzenlenir kauçuk parça ve iki iç halka kauçuk parça Dişi PIN iğnesinden geçer ve ilk halka mıknatıs ikinci halka mıknatısa karşılık gelir ve ikinci halka mıknatısın karşı ucu zıt kutuplara sahiptir. İki erkek PIN iğnesi, iki dişi PIN iğnesine karşılık gelir ve dişi PIN iğnesinin bir ucunda, erkek PIN iğnesinin yerleştirilmesi için bir Kör delik bulunur.
Önceki manyetik konektör, bir yalıtkan gövdeyi, çok sayıda terminali ve yalıtkan gövde üzerinde düzenlenen manyetik gövdeleri içerir. Yalıtım gövdesinin ön yüzeyi, bir eşleşen yüzeye sahiptir ve eşleşen yüzey, yalıtım gövdesine giren birkaç terminal yarığı ile yan yana düzenlenmiştir. Ana gövdenin birleşme yüzeyi üzerinde aralıklı olan her bir terminal yuvası, terminallerin etrafında düzenlenmiş bir U-şekilli yuva çemberi ile donatılmıştır. Yalıtım gövdesinin manyetik gövdeye karşılık gelen tutucu yuvası U-şekilli bir bloktur ve manyetik gövde gövde içinde bulunur. İçerdiği tankta. Bu tür yapı tasarımının manyetik konektörü, büyük bir yapıya, yüksek profile ve küçük emiş gücüne sahiptir. Bazı küçük boyutlu yapılar için uygun olmadığı gibi daha hafif ve daha ince ürünler için de uygun değildir.
