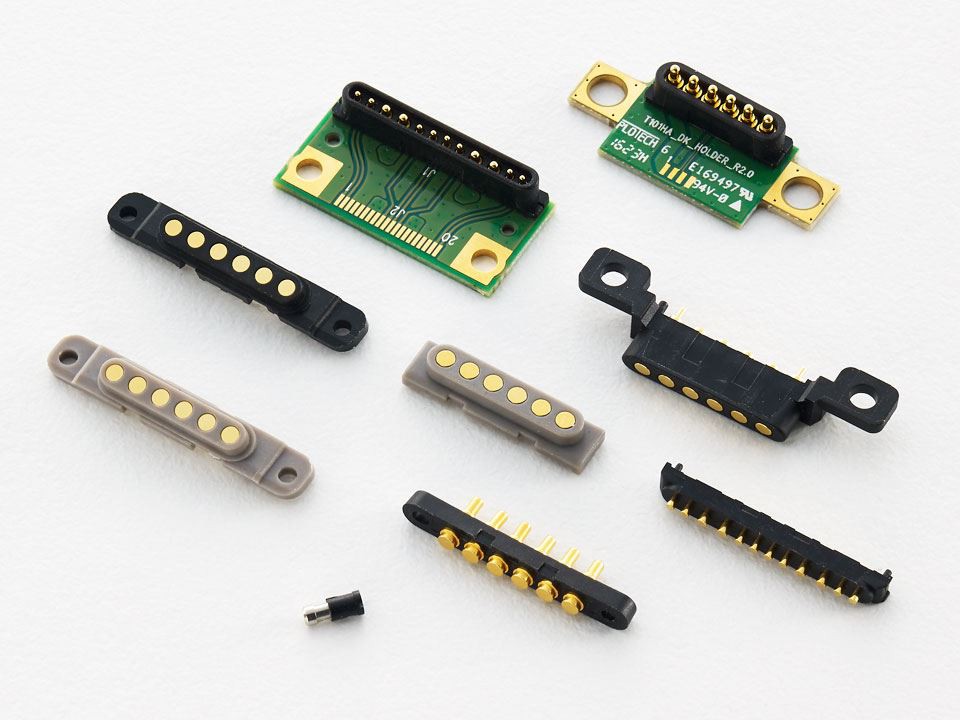

& #39;Pogo Pin'i kullanmadan önce hangi parametrelerin onaylanması gerekiyor?
①PCB kartı ile kulaklığın bakır sütununun temas yüzeyi (yani, POGO PIN'inin çalışma yüksekliği) arasındaki mesafeyi onaylayın.
②PCB kartı ile şarj kutusunun plastik yüzeyi arasındaki mesafeyi doğrulayın (yani, POGO PIN iğne tüpünün maksimum yüksekliği, iğne tüpü bu yüksekliği geçmemelidir).
③PIN iğnesinin merkezi ile dairenin merkezi arasındaki mesafeyi onaylayın
(SMT yerleştirme sırasında paraziti önlemek için daha sonra bantlarken kapağın boyutunu onaylayın).
④PCB kartının boyutunu ve kartın altındaki boşluğu onaylayın
(POGO PIN'i için optimize edin ve iyileştirin).
Not: PCB kartı açıklığının 1,6 mm olması önerilir ve etkinin daha iyi olması için yüksüğün pano içi bir yapı olması önerilir. Birkaç avantajı vardır: ①Yama daha sıkıdır②İğne tüp boşluğu artar, iğne ön sıkıştırması daha fazla yapılır ve temas daha yeterlidir.
İğnenin dibi neden eğimli olsun: Düz yapılırsa, akım yay tarafından iletilir, bu da yüksek düzeyde yay gerektirir ve yay o kadar incedir ki yanması kolaydır.
