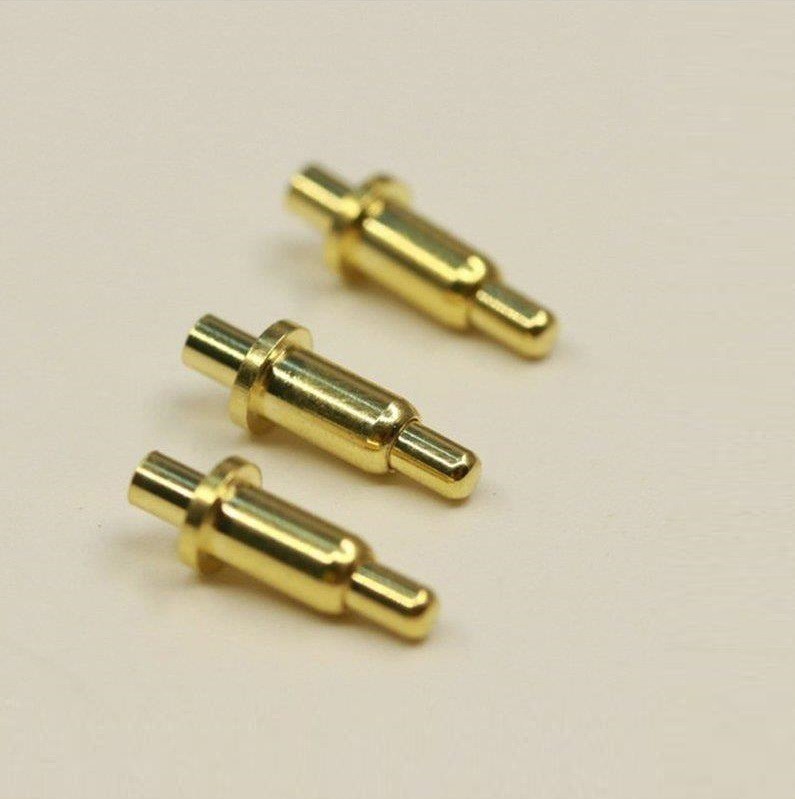

A zıplama iğnesiveyayaylı pimbirçok modern elektronik uygulamada ve elektronik test endüstrisinde kullanılan bir tür elektrik bağlantı mekanizmasıdır. Diğer elektrik kontaklarına göre geliştirilmiş dayanıklılıkları ve elektrik bağlantılarının mekanik şok ve titreşime karşı dayanıklılığı için kullanılırlar.
İsimzıplama iğnesipimin bir zıplama çubuğuna benzerliğinden gelir - pimdeki entegre sarmal yay, aksi takdirde kesintili bir bağlantıya neden olabilecek her türlü istenmeyen harekete karşı koyarak, eşleşen yuvanın veya temas plakasının arkasına sabit bir normal kuvvet uygular. Bu sarmal yay, pogo pimlerini benzersiz kılar, çünkü diğer birçok pim mekanizması bir konsol yayı veya genişletme manşonu kullanır.
Tam bir bağlantı yolu, pimin angaje olması için eşleşen bir priz gerektirir;hedefveyakara. Bir zıplama hedefi, pimlerin aksine hareketli parçası olmayan düz veya içbükey bir metal yüzeyden oluşur. Hedefler, komple konektör düzeneğindeki ayrı bileşenler veya baskılı devre kartları söz konusu olduğunda, kartın sadece kaplanmış bir alanı olabilir.
Yaylı pimler, kalıp gerektirmeyen bir tornalama ve eğirme işlemiyle üretilen hassas parçalardır, böylece daha küçük miktarlarda daha düşük maliyetle üretilmesine olanak tanır.
Yapı
Temel bir yaylı pim 3 ana parçadan oluşur: adalgıç, varil, Vebahar. Pime kuvvet uygulandığında yay sıkışır ve piston namlu içinde hareket eder. Namlunun şekli pistonu tutar ve pim yerine kilitlenmediğinde yayın onu dışarı itmesini engeller.
Elektrik kontaklarının tasarımında, bir konnektörü yerinde tutmak ve kontak yüzeyini korumak için belirli miktarda sürtünme gerekir. Bununla birlikte, yüksek sürtünme istenmez çünkü baskıyı arttırır ve temas yayları ve yuvaları üzerinde aşınma sağlar. Bu nedenle, bu sürtünmeyi oluşturmak için tipik olarak yaklaşık 1 newton olan kesin bir normal kuvvet gereklidir. Yaylı bir pimin kolayca kayabilmesi için piston ile namlu arasında hafif bir boşluk olması gerektiğinden, titreşim veya hareket olduğunda anlık bağlantı kopmaları olabilir. Buna karşı koymak için, sürekli bir bağlantı sağlamak için piston genellikle küçük bir eğime sahiptir.

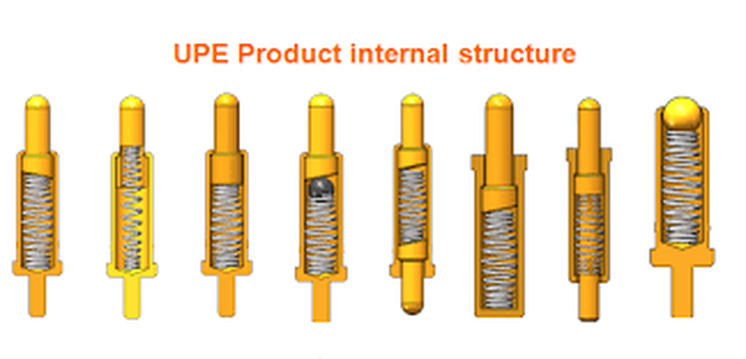

Birçok üretici, en yaygın olarak piston ve yay arasındaki arayüzü değiştirerek, bu tasarımda kendi tescilli varyasyonlarını yaratmıştır. Örneğin, iki bileşen arasına bir top eklenebilir veya plançerin açılı veya havşalı bir ucu olabilir.
Zıplama pimlerinin pistonu ve namlusu, üzerine ince bir nikel tabakasının uygulandığı temel malzeme olarak genellikle pirinç veya bakır kullanır.
Elektrik konektörlerinde yaygın olarak olduğu gibi, üreticiler genellikle dayanıklılığı ve temas direncini artıran bir altın kaplama uygular.
Yaylar genellikle bakır alaşımlarından veya yay çeliğinden yapılır.

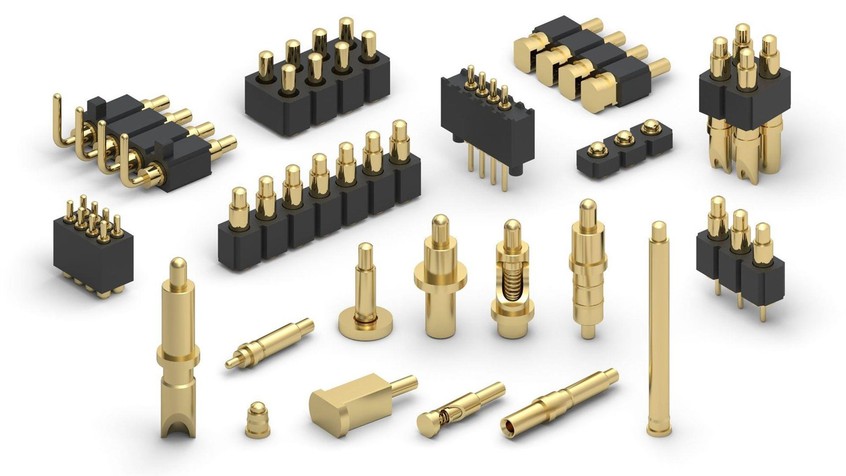

Yaylı konektörler, hem endüstriyel hem de tüketici elektroniğinde çok çeşitli uygulamalar için kullanılır:
Karttan karta konektörler (genellikle kalıcı)
Akıllı saatler, sağlam bilgisayarlar gibi tüketici cihazlarında girişe karşı korumalı konektörler
Dizüstü bilgisayarlardaki pil terminalleri
Manyetik şarj veya sinyal konektörleri, örneğin dizüstü bilgisayar yuvaları ve şarj cihazları(Görmek§ Mıknatıslarla kombinasyon)
Yüksek frekanslı konektörler, örneğin antenler, monitör konektörleri
Baskılı devre kartı testi
Entegre devre testi
Devre içi test
Pil testi
Diğer elektronik testler
Bağlayıcı düzenlemesi
Ayrıca bakınız:elektrik konnektörü
Pogo pimleri bir konektörde kullanıldığında, genellikle iki elektrik devresinin birçok ayrı düğümünü birbirine bağlayan yoğun bir dizi halinde düzenlenirler. Genellikle otomatik test ekipmanında, test edilen cihazların (DUT'ler) hızlı, güvenilir bağlantısını kolaylaştırdıkları bir çivi yatağı şeklinde bulunurlar.[10]Son derece yüksek yoğunluklu bir konfigürasyonda dizi, yüzlerce veya binlerce ayrı pogo iğnesi içeren bir halka şeklini alır; bu cihaza bazenzıplama kulesi.
Daha kalıcı bağlantılar için de kullanılabilirler, örneğin Cray-2 süper bilgisayarında.
En yüksek performanslı uygulamalarda kullanıldığında, pogo pimleri, yalnızca birçok birleştirme/eşleştirme döngüsünde yüksek güvenilirliğe değil, aynı zamanda elektrik sinyallerinin aslına uygun iletimine de izin verecek şekilde çok dikkatli bir şekilde tasarlanmalıdır. Pimler sert olmalı, ancak güvenilir temas sağlayan bir maddeyle (altın gibi) kaplanmalıdır. Kancanın gövdesi içinde, daha yüksek dirençli yayın sinyali taşımaması için (yayın temsil ettiği istenmeyen endüktansla birlikte) piston gövdeyle iyi bir elektrik teması kurmalıdır. Eşleştirilmiş empedans devrelerinde kullanılacak pogo pimlerinin tasarımı inanılmaz derecede zordur; doğru karakteristik empedansı korumak için, pimler bazen dört, beş veya altı topraklanmış pimle çevrili bir sinyal taşıyan pimle düzenlenir.
