Artık daha fazla insan, hayatın bir parçası olduğu söylenebilecek ulaşım, uzun mesafeli yolculuklar ve eşya teslimi için araba satın aldı. İnsanlar arabada giderek daha fazla zaman geçirmekte ve bazen arabada video izlemek veya ofis işleri için bilgisayarı açmak için cep telefonlarını kullanmaktadır. İnsanlar arabada daha uzun süre kaldıkları için, araç şarj cihazı arabadaki cep telefonlarını, dizüstü bilgisayarları ve diğer ofis ekipmanlarını şarj edebilir. Doğal olarak şarj hazinesi kadar önemli olup, her araç sahibi için vazgeçilmez ve önemli bir aksesuardır.

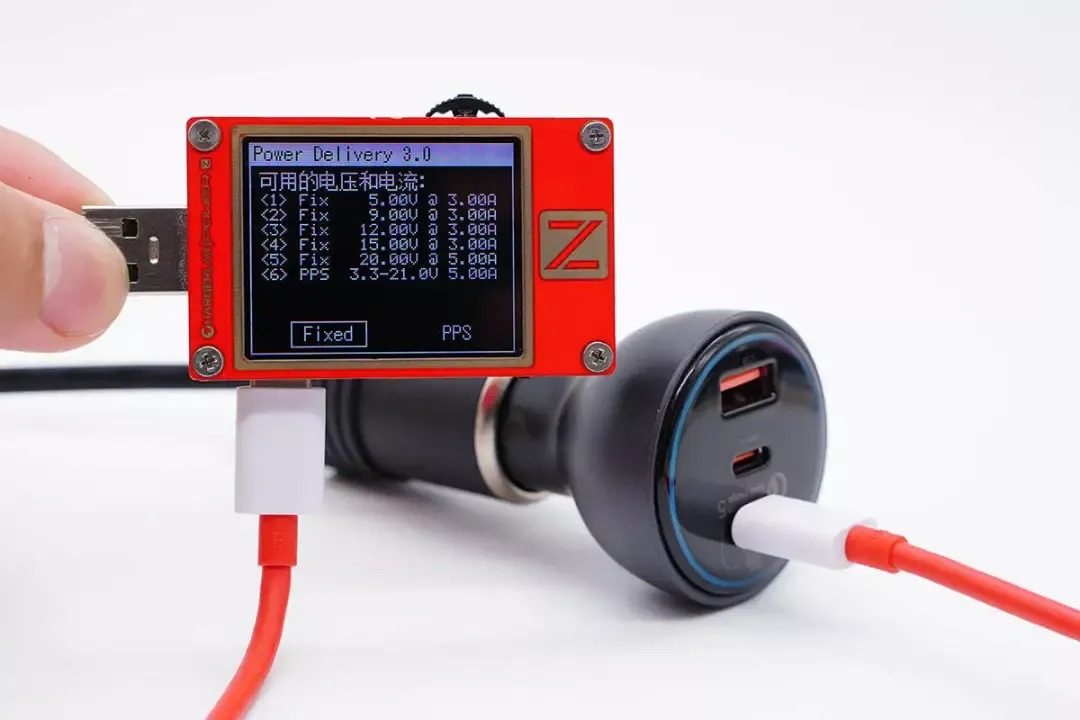

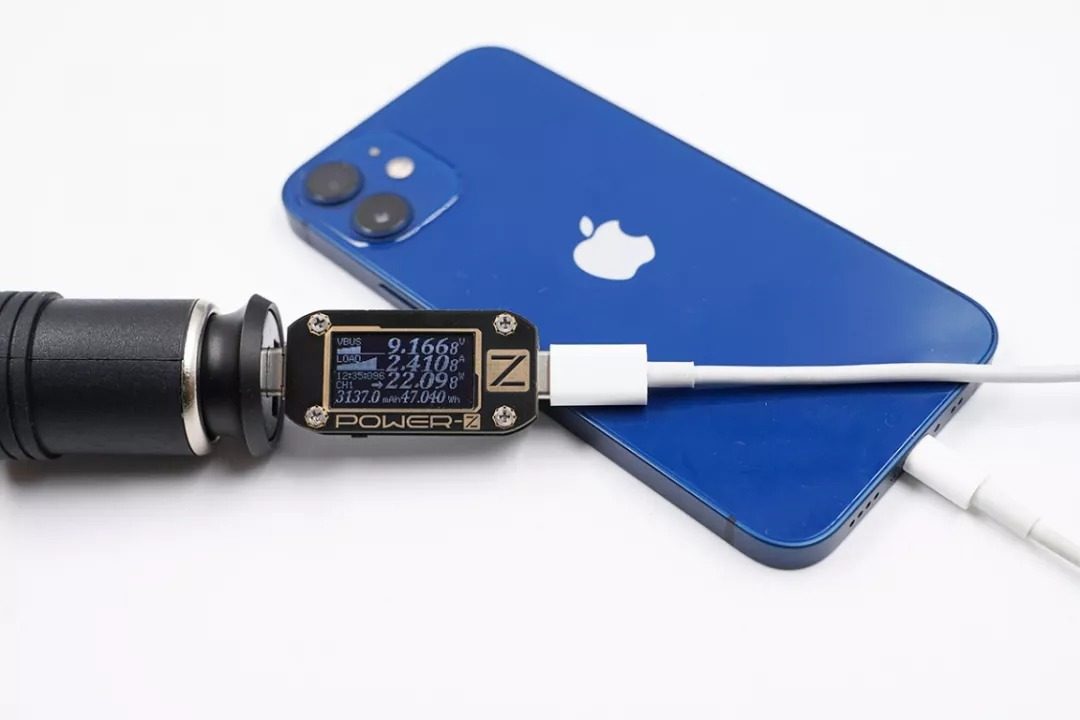

Araç şarj cihazı, araç aküsünden güç alan çakmak jakına takılır, araç 12V, kamyon 24V çıkış verir ve araç şarj cihazı, cep telefonu vb. için kabul edilebilir voltajı 5V/9V/10V/12V'a dönüştürür. yüksek güçlü araç şarj cihazları, cep telefonlarını ve dizüstü bilgisayarları şarj etmek için voltajı 15V ve 20V'a yükselten dahili buck-boost ile de çalıştırılabilir. Düşük güçlü araç şarj cihazları, genellikle genel cep telefonu şarjını karşılayabilen kademeli bir mimari kullanır. Örneğin, aşağıda iki tip artırılmış yüksek güçlü araç şarj cihazı bulunmaktadır.
Yerleşik yüksek verimli ve yüksek güçlü senkron buck-boost devresi aracılığıyla cep telefonlarının şarj gücündeki önemli artışla birlikte, araç şarj cihazının çıkış gücü de şarj cihazının izinden gitti. Çıkış gücü, USB PD3'ün üst sınırı olan 100W'a ulaştı. bilgisayarın normal kullanımı.

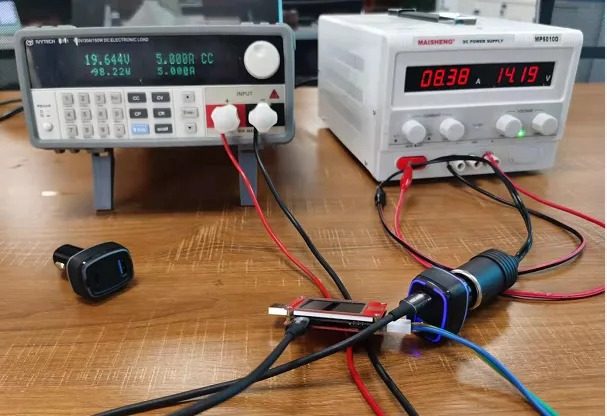

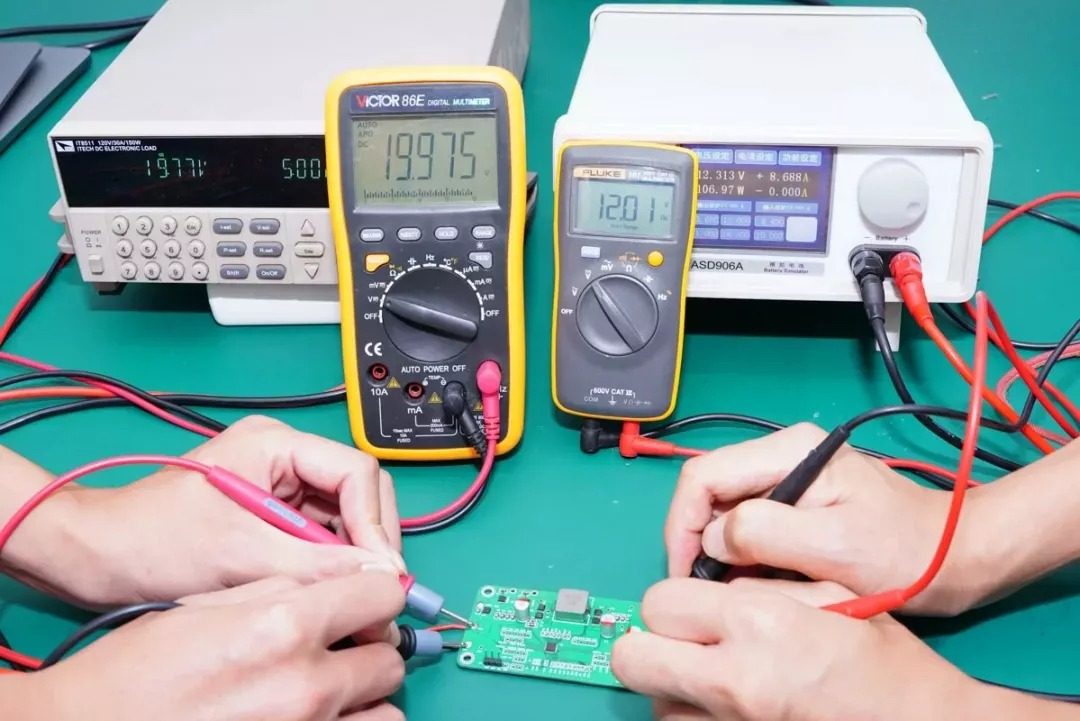

Şarj kafası ağı, Zhirong tarafından başlatılan yeni SW7203 çift yönlü senkronize buck-boost kontrol cihazını test etti. Test, bir dizüstü bilgisayarın 100 W şarj edildiği sahneyi simüle etmek için 12 V girişi kullanır ve destek çıkışı 20 V5 A'dır. Analog pil gösterge panelinin giriş akımı 8.7A'ya ulaştı, bu da arabada dizüstü bilgisayarları ve cep telefonlarını şarj etmek için yüksek güçlü bir araç şarj cihazı kullandığımızda, maksimum akımın çıkış akımının üst sınırına yakın olabileceği anlamına gelir. 10A çakmak. Aşağıdaki, yük yüksek güçlü araba dolum nesnesi için 100 W'lık bir testtir.
USB PD'nin popülaritesi ile birçok marka, 100W çıkışı destekleyen araç şarj cihazlarını piyasaya sürdü. Çeşitli araç şarj cihazlarının şarj kafası ağı aracılığıyla sökülmesiyle, bu araç şarj cihazlarının tümü, istisnasız geleneksel olanlar yerine yüksek akım yüksükleri kullanır. Pozitif yay.
Peki yay yerine yüksek akım yüksük kullanmanın faydaları nelerdir? Birçok üreticinin pozitif yaylı direk kullanımını terk etmesine neden olabilir. Yüksek akım yüksüğünün birçok avantajı olmalı ki üreticiler oy birliği ile kullanabilsin. İki farklı yapıya sahip yüksüklerin gerçek kullanımları aşağıdadır.
160W araç şarj cihazı, 100W artı 30W artı 30W çıkış gücü sağlayan yerleşik bir 100W çıkış buck-boost devresine ve iki bağımsız düşürme devresine, toplam üç bağımsız çıkışa sahiptir. Sökme işleminden, araç şarj cihazının kaynak yapmak için çoklu devre kartlarının bir kombinasyonunu kullandığı ve iki büyük devre kartının pozitif yüksüğün küçük plakası aracılığıyla bağlandığı görülebilir.
Yüksek güçlü araç şarj cihazı yerleşik bir güç artırma devresine sahip olduğundan, birçok bileşen vardır ve tasarım daha karmaşıktır. Genellikle birden fazla PCB birleştirilir ve içeride kaynaklanır. Yüksüğü küçük bir kartla lehimlemek, bir yandan dahili devre kartının yapısını sabitleyebilir ve destekleyebilir. Öte yandan, yüksek sıcaklıkların POGO PIN'in iç yayının performansını etkilemesini önlemek için büyük bir akım aktığında pozitif yüksük tarafından üretilen ısı da PCB üzerinden dağıtılabilir.

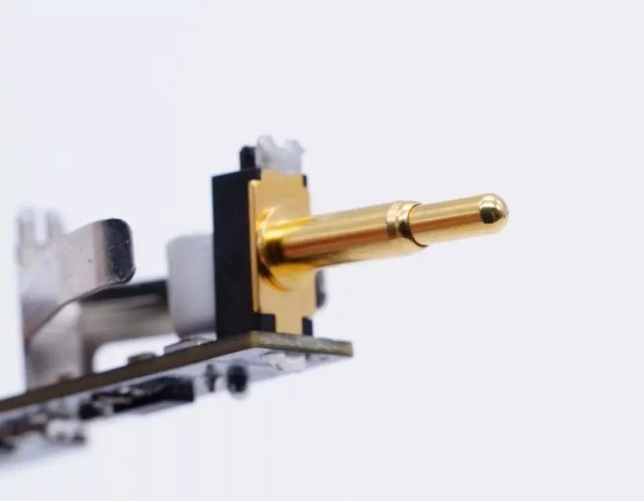

Araç şarj cihazının pozitif kutbu için kullanılan yüksek akım yüksük, elastik bir yay sağlayan sağlam bir iğne miline ve bir kabuk iğne tüpüne bölünmüş üç parçadan oluşur. Yayı ve iğne milini iğne borusuna yerleştirin ve ardından bir yüksük oluşturmak üzere iğne milini sabitlemek için iğne borusunun üst kısmını perçinleyin. Bunların arasında, yüksük kafası katıdır ve kabuk, yüksek mekanik mukavemet ve akış kapasitesine sahip, kalın duvarlıdır. Akım, tüm süreç boyunca doğrudan iğne milinden ve iğne tüpünden akar ve doğrudan temas yaydan geçmez, bu da yayın ısınması ve eskimesi sorununu önler.
Ve yüksek akımlı PIN'lerin tümü, iyi temas ve aşınma direnci, kalın duvarlar ve kalın altın kaplama ve düşük dirençli, kalın altın kaplamalıdır. Ayrıca, altın kaplama tabaka yüksek sıcaklık koşullarında oksitlenmez ve uzun bir kullanım ömrüne sahiptir. Üst düzey yüksek güçlü araç şarj cihazları için tercih edilen pozitif bağlantı yöntemidir.
