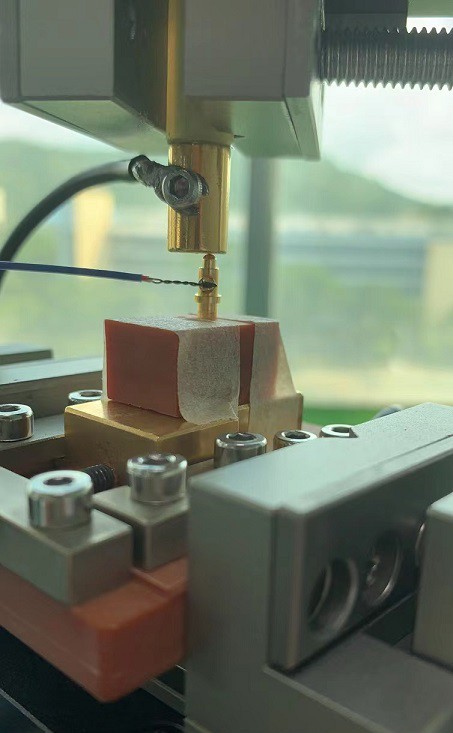

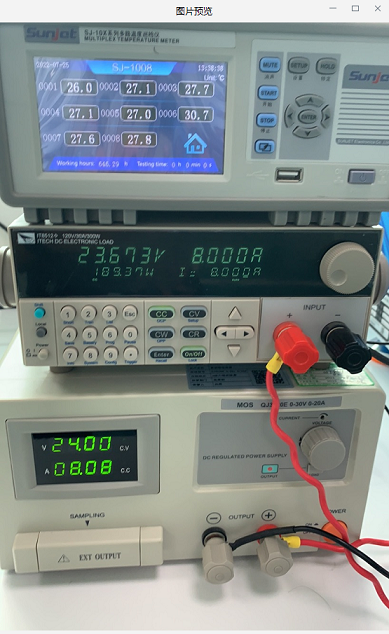

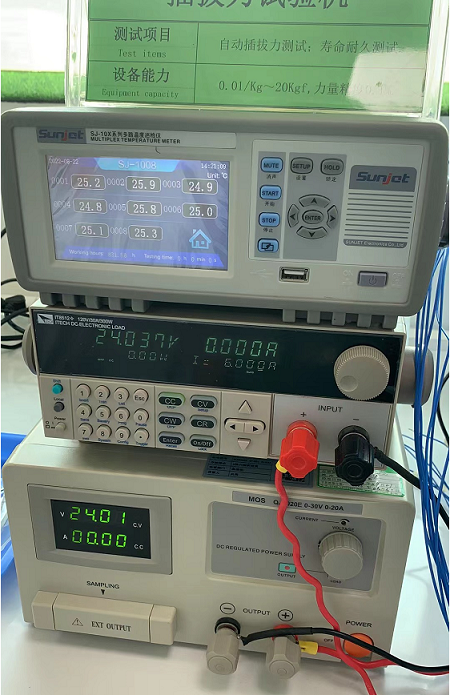

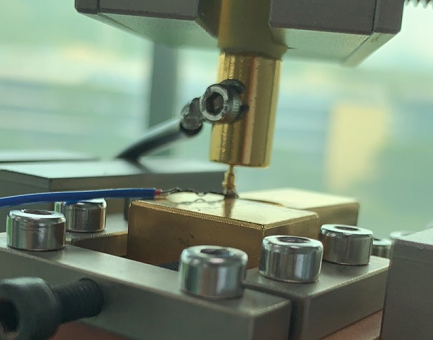

15A'e kadar yüksek akım şarj pogo pin POGOPIN akımı
Fabrika, çeşitli gelişmiş otomatik torna tezgahları, torna tezgahları ve diğer ekipmanlarla 2008 yılında, pogo pin şarj pinleri, pil pinleri, anten pinleri ve diğer pogo pinleri ve konektörlerinin üretimi ve satışı konusunda uzmanlaşmıştır. Güçlü temaslar ve istikrarlı performans.
pogo pin ürün performansı
1.0 Genel Bakış
Bu spesifikasyon, pogo pininin performans parametrelerini ve test gereksinimlerini tanımlar.
2.0 Gereksinimler
2.1 Boyutlar
Genel boyutlar, ürün çizim gereksinimlerine uygun olmalıdır.
2.2 Malzemeler ve elektrokaplama
Gövde pirinç alaşımdır, nikel kaplama 50u" altın kaplama 1-3 u".
Piston pirinç alaşımıdır, nikel kaplamalı 50u" altın kaplama 1-3 u".
Yay, altın kaplama paslanmaz çeliktir.
3.0 Parametreler
3.1 Sürekli çalışma akımı: 1.5a
3.2 Çalışma voltajı: 12v @ 25 dereceden düşük
3.3 Hizmet ömrü: 10000 kez
3.4 Çalışma termometresi: -25 derece -75 derece yüzde 90 rhmax
3.5 Depolama sıcaklığı: -40 derece -85 derece yüzde 90 rhmax
4.0 Elektriksel Özellikler
4.1 Temas direnci Çalışma noktasındaki temas direnci,<25mohm>
4.2 Insulation resistance with plastic under the condition of 500v dc or ac for one-minute insulation resistance>100m
4.3 Dayanma gerilimi 500ac 1 dakika, büyük kaçak akım 0.3ma
5.0 Mekanik Özellikler
5.1 Normal kuvvet Çalışma noktası 60gf'den büyük
5.2 Tutma kuvveti 1kg/pin
5.3 Dayanıklılık Yay kuvvetinin 10,000 kez aralık içinde tutulması
5.4 Titreşim direnci 15 dakika için 10~500hz titreşim frekansı, 1,2 mm genlik, en fazla saniye. Kapatma, kontak empedansı<>
6.0 Çevresel Performans
6.1 Termal şok -40 derece 30dk.85 derece /30dk.100 döngü, kontak empedansı<100mohm without="" appearance="">
6.2 Moisture resistance 90～95%r.h,60℃, measure insulation after 500hours>100mohm, kontak empedansı<100mohm, no="" appearance="">
6.3 Tuz püskürtme testi Yüzde 5'lik tuz çözeltisi 24 saat boyunca paslanma yapmaz.
6.4 Lehimlenebilirlik testi 230±5 derece ±1 saniye ıslak kaynak kapsama oranı yüzde 95'ten fazladır.
