PCB Devre Kartı Pogo Pimi: Elektronik İmalatı İçin Çok Yönlü Bir Bileşen
Yaylı test probu pimi veya yaylı kontak pimi olarak da bilinen PCB devre kartı pogo pimi, bir devre kartı ile bir çiftleşme cihazı arasında güvenilir elektrik bağlantıları sunan küçük ve çok yönlü bir elektronik bileşendir. Pogo pimleri, üretim, montaj ve onarım süreçleri sırasında elektronik cihazların test edilmesi, programlanması ve hatalarının giderilmesi için yaygın olarak kullanılmaktadır.

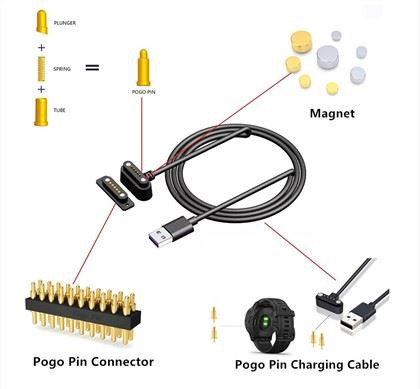

Zıplatma pimi bir piston, yay, namlu ve temas probundan oluşur. Piston, pim bir yüzeye bastırıldığında yayı sıkıştıran hareketli parçadır. Namlu, yayı ve pistondan gelen elektrik sinyalini devre kartına aktaran temas sondasını barındıran sabit kısımdır.

Pogo piminin yay yüklü tasarımı, eşleşme cihazlarındaki konumlandırma hatalarını, yüzey düzensizliklerini ve tolerans değişikliklerini telafi etmesine olanak tanır. Pimin kendi kendini temizleme özelliği, tekrarlanan yerleştirmelerde sabit ve düşük dirençli bir bağlantının korunmasına da yardımcı olur.

Pogo pimleri, farklı uygulamalara uyacak şekilde çeşitli şekil, boyut ve malzemelere sahiptir. Gerekli dayanıklılık, korozyon direnci ve elektrik iletkenliğine bağlı olarak paslanmaz çelik, pirinç, berilyum bakır veya fosfor bronzdan yapılabilirler. Eşleşme cihazının temas noktalarına uyması için düz, vida, taç veya iğne tarzı gibi farklı temas uçlarına da sahip olabilirler.

Pogo pimleri, elektronik üretiminde çeşitli görevler için kullanılabilir. Örneğin, bileşenlerinin ve sinyallerinin performansını kontrol etmek için bir devre kartının pogo pimleri ile incelendiği fonksiyonel test için kullanılabilirler. Pogo pimleri, devre kartına lehimlenirken bir mikrodenetleyicinin veya bir bellek yongasının Pogo pimleri aracılığıyla programlandığı devre içi programlama için de kullanılabilir.

Pogo pimleri ayrıca, zıplama pimleri kullanılarak devre kartının sınır tarama zinciri aracılığıyla özel bir test sinyalinin gönderildiği sınır tarama testi için de kullanılabilir. Bu yöntem, kartın dahili düğümlerine fiziksel erişime ihtiyaç duymadan kartın bağlantı ve işlevselliğinin müdahaleci olmayan bir şekilde test edilmesini sağlar.

Sonuç olarak, PCB devre kartı pogo pimleri, çeşitli test, programlama ve hata ayıklama görevleri için güvenilir ve çok yönlü bir çözüm sağlayan elektronik üretiminde önemli bir bileşendir. Yaylı tasarımları, kendi kendini temizleme yetenekleri ve özelleştirilebilir özellikleri, onları yüksek hacimli ve yüksek güvenilirlikli uygulamalar için popüler bir seçim haline getirir.
