Farklı akım boyutlarına uygun pogo pinleri

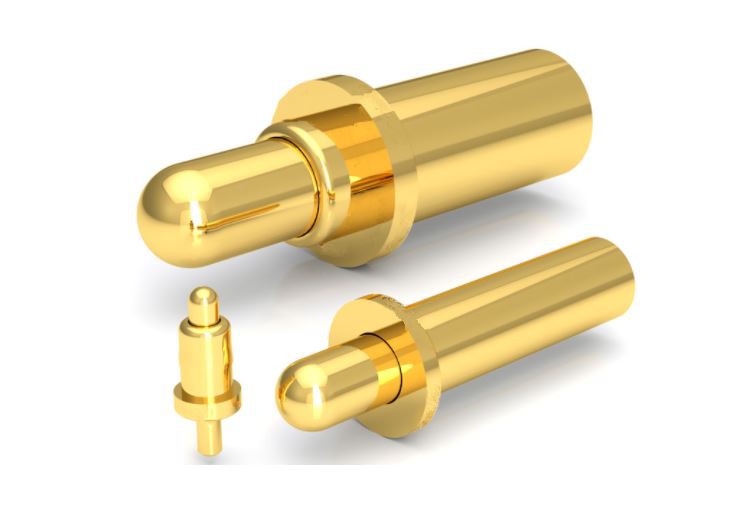

Pogo pimi, iletişim baz istasyonlarında veya terminallerde, otomobillerde, tıbbi bakımda, dronlarda, endüstride, havacılıkta ve diğer alanlarda kullanılan hassas konektörlerin temel parçasıdır. İster sinyal ister akım olsun, bu pogo pin üzerinden iletilebilir. Toplumun gelişmesiyle birlikte, giderek daha fazla ürün yüksek akım iletimi, hızlı şarj gerektirir ve hatta bazı ürünlerin yıldırımdan korunma gereksinimleri vardır, bu da pogo piminin's akım dayanım kapasitesini daha yüksek ve daha yüksek hale getirir. Şu anda yaylı yüksükler için aşağıdaki üretim teknolojileri bulunmaktadır:
1. Düz tabanlı yaylı yüksük: Bu yapının iğnesi, işlenmesi basit ve en düşük maliyetli olan düz tabanlı bir tiptir ve pogo pimi ve pogo pimi tüpü iyidir, ancak yüksek risk vardır. iğne ve iğne tüpü temas etmiyor ve elektrik kesintisi ve ürünün temas direnci de yüksek. Çok büyük. Bu yapıya sahip ürünler genellikle yalnızca ürün gereksinimlerinin özellikle düşük olduğu ve akımın özellikle küçük olduğu durumlarda kullanılır. Şu anda, düzenli büyük şirketler temelde bu yapıyı seçmemektedir.
2. Eğimli yaylı yüksük: Bu yapının iğnesi eğimli bir yüzeydir, işleme daha karmaşıktır, maliyet nispeten yüksektir ve pogo pimi zayıftır, ancak ürün iğnesi ve iğne borusu iyi temas halindedir ve temas Direnç de esas olarak yay nedeniyle çok küçüktür. İğnenin elastik kuvveti, iğne ve iğne borusunun sabit temas halinde olması için yanal bir bileşene sahiptir. Bu yapı, pogo pimi fabrikalarında yaygın olarak kullanılır ve yalnızca akımın küçük olduğu durumlarda kullanılır.
3. Çelik bilye tipi yaylı yüksük: Bu yapının iğnesi konik olup, altına çelik bilye eklenecektir. Bu yapının işlenmesi karmaşıktır, maliyet nispeten yüksektir ve pogo pimi ve pogo pimi tüpü zayıftır ve iğne tüpünün kapladığı alan da büyüktür, ancak ürün iğnesi ve iğne tüpü iyi temas halindedir, ve temas direnci de çok küçüktür, çünkü esas olarak yayın iğne ucunda elastik bir kuvveti vardır. İğne ve iğne tüpü arasında sabit temas sağlayan yanal bir kuvvet bileşeni. Çelik bilye ayrıca ek bir akım akış kanalına sahiptir. Bu yapı, pogo pin fabrikalarında yaygın olarak kullanılır ve akımın orta ve büyük olduğu durumlarda kullanılır.
4. İç manşon tipi yaylı yüksük: Bu yapının iğne başı pahlıdır ve altına bir iç manşon eklenir. Bu yapının işlenmesi karmaşıktır, maliyet nispeten yüksektir ve pogo pimli boru nispeten zayıftır ve iğne borusunun kapladığı alan çelik bilye tipinden daha küçüktür, ancak ürün iğnesi ve iğne borusu içeridedir. iyi temas ve temas direnci de çok küçüktür, çünkü yay, iğne yay kuvvetinin yanal bir bileşenine sahiptir, bu da iğne ile iğne tüpü arasında daha kararlı bir temas sağlar. İç manşon ayrıca bir akım akış kanalı ekler. Bu yapı yaylı yüksük fabrikalarında yaygın olarak kullanılmaktadır ve akımın orta ve büyük olduğu durumlarda kullanılacaktır.
