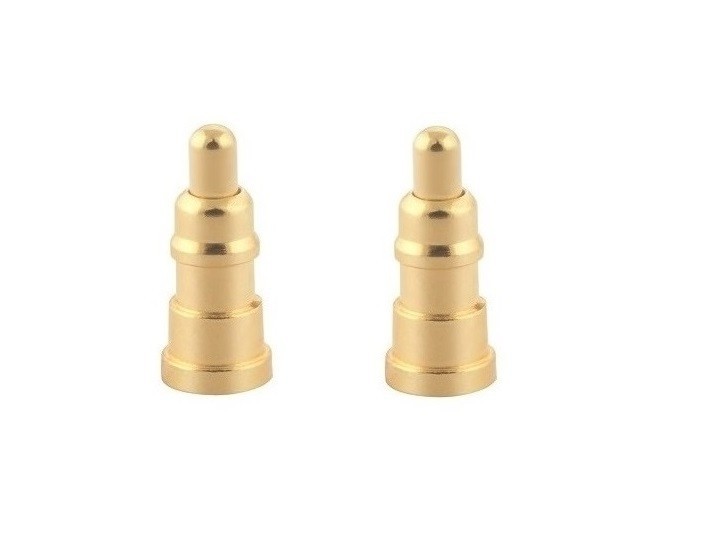

Küçük Pogo Pinleri

Küçük Pogo Pinleri temas şarj thimble

Elastik parçanın elastik deformasyonu tarafından üretilen elastik kuvvet, Küçük Pogo Pimlerinde kullanılır, böylece dış darbe kuvveti temas piminin ikinci ucunu titreştirdiğinde, temas pimi ve kulaklık iyi teması korur, bu da şarj tabanının şarj temas performansını önemli ölçüde artırır; elastik parça kalemin ilk ucunun kıvrılmasıyla oluşan spiral gövde, kalemi ve elastik üyeyi birleştiren entegre bir yapı benimser, bu da sadece yerden tasarruf sağlamakla kalmaz, kurulum prosedürünü basitleştirir, aynı zamanda daha basit bir yapıya sahiptir ve üretim maliyetini düşürür.

Faydalı model küçük şarj pogo pimi bir iğne başı, bir yay ve bir iğne tüpü içerir, iğne tüpü dairesel bir boşluk içerir, yay iğne tüpünün dairesel boşluğuna uzunlamasına yerleştirilir ve yayın bir ucu dairesel boşluğun ucunda desteklenir ve diğer uç desteklenir İğne kafasında; iğne başı bir iğne başı, abutting parçası ve çıkıntılı bir blok içerir, iğne başı, abutting kısmı ve çıkıntılı blok sabit olarak bağlanır, abutting kısmı yay ile temas halindedir ve iğne kısmı abutting parçasının bir ucundan halka şeklinde çıkıntı yapar Boşlukta, çıkıntılı blok yaya doğru uzanır, çıkıntılı bloğun bir tarafı iğne tüpünün duvarına yakından tutturulmuştur ve diğer taraf yay ile temas halindedir.

Faydalı modelin küçük şarj pogo pimi, eğimli abutting kısmını ve yastık kısmındaki çıkıntılı bloğu düzenleyerek güç kontaklarının stabilitesini sağlar. Direncin direnç değerini azaltarak, iğne daha büyük bir akıma dayanabilir.

Mikro pogo pinlerinin ürün özellikleri. Anma akımı 10A'ya ulaşabilir, minimum pim aralığı 0,4 mm (Delik Dağı İçinden) / 0,3 mm'dir (Yüzeye Montaj) ve servis ömrü 50.000 döngüden büyüktür. Yüksek titreşim direnci ile, ince ve hafif cep telefonu modüllerinin (ekran, ses jakı, şarj ve diğer modüller) veri iletimi veya akım iletimi için uygun olabilir.

Küçük Pogo Pinleri, özel pogo pimleri seçenekleriyle kullanılabilir ve spesifikasyon gereksinimlerini karşılayan yükseklikler kullanır. Ürün tam otomatik montaj üretim hattına uygulanabilir. Farklı şekillerde pim ve konektör muhafazaları, koruyucular, ambalajlar veya eşleşen dişi başlıklar dahil olmak üzere çeşitli özel tasarımlar.

Müşteriler, projenin özel gereksinimlerine göre tasarımı özgürce seçebilirler. Düzensiz yapılara ek olarak, müşteriler pogo pin terminallerini tek sıralı, çift sıralı veya çok sıralı pin başlığı ürünleri için yeni bir standart olarak da kullanabilirler.

Minyatür yaylar veya örnek uygulamalar hakkında daha fazla bilgi ve çözüm için lütfen çevrimiçi müşteri hizmetlerimizle iletişime geçin. ZZT SCIENCE AND TECHNOLOGY CO. LTD——Size daha profesyonel ürün ve hizmetler sunmak.
