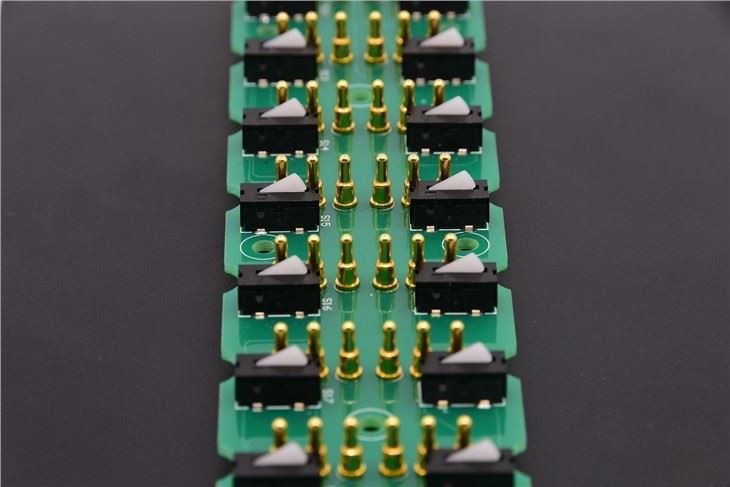

Yay yüklü Pogo Pinleri Pcb

Yay yüklü Pogo Pinleri Pcb

POGO PIN çok yaygın olarak kullanılan bir elektronik konnektördür. Temel yapısı bir tornalama tüpü, bir tornalama iğnesi ve bir sıkıştırma yayı oluşur. İğne tüpünün ağzı, iğneyi iğne tüpünün içinde tutmak için kıvrılr ve iğne ile kenetlenme parçaları arasında elektrik bağlantısı kurmak için yay tarafından temas kuvveti sağlanır. Birçok insanın POGO PIN'in nasıl kaynak olduğunu bilmediğine inanıyorum.

Yay yüklü Pogo Pinleri Pcb

POGO PIN kullanımı sırasında, erkek ve dişi uçlar kenetlenir ve pogo pimi belirli bir vuruşu sıkıştırır (sıkıştırma miktarı 1.0mm, elastik kuvvet 70g±20g). Çeşitli işlevleri elde etmek için açık, sinyalleri iletebilir vb. Pogo Pin, sabit hale getirmek için PCB'de lehimlenebilir veya sorunu çözmek için profesyonel tasarım mühendisleri gerektiren ürün yapısına sabitlenebilir.

Yay yüklü Pogo Pinleri Pcb

POGOPIN bahar thimbles üretiminde 10 yıllık deneyim, kalite ve miktar. Ürünlerin kalitesini sağlamak için her işlem bağlantısının detayları çok iyi kontrol edilmelidir. Ürettiğimiz bahar thimbles her zaman bir öncü korumuştur, bazı tanınmış yerli ve yabancı şirketler tarafından bağlayıcı tedarikçileri olarak tanınmış ve iyi bir üne sahip olmuştur.

Yay yüklü Pogo Pinleri Pcb

PCB panosunun sıfır çalışma yüksekliğine ve IĞNE BORUSU ve PCB kartı da dahil olmak üzere POGOPIN konnektörüne bağlanması için kullanılan yapı, PCB panosunun üst kısmının ortasında bir montaj deliği açılır, iğne tüpü montaj deliğinin içine düzenlenir ve iğne tüpünün içi bir bağlantı yapısı ile sağlanır, bağlantı yapısı Bir yay ve bir iğne şaft oluşur. PCB kartı sıfır çalışma yüksekliğine ve POGOPIN konektörüne bağlamak için bu tür bir yapı, yay esnekliği sayesinde, POGOPIN konektörü PCB kartına bağlandığında, pim mili iç mekana itilebilir, yayı sıkıştırabilir, böylece PCB kartı sıfır çalışma yüksekliği elde etmek için üst kısım düz tutulur, VE POGOPIN konnektörü PCB kartından ayrıldığında, iğne mili yay kuvvetinin etkisi altında iğne tüpünün içinden çıkıntı yapabilir ve bu da uygulanabilirliği artırır.

Yay yüklü Pogo Pinleri Pcb

Pogopin pogo pimleri Pcb'ye nasıl kurulur?

İlk olarak, yüzey montajı

Pogo pimi genellikle kararlı bir şekilde monte edilir ve iğne tüpünün tabanı düz bir alt tasarımdır, bu nedenle PCB ile lehim yapmayı kolaylaştıran dikey veya yatay bir paket kullanabiliriz. Ayrıca, bazı iğnelerin ucunda yer belirleme pimleri vardır, bu nedenle ofset yoktur ve daha iyi çalışacaktır.

İkincisi, düz lehim kuyruğu kurulum yöntemi

Kolay lehimleme için sıradan eklenti paketi. Buna ek olarak, pogo pin üreticilerine alan kullanımı açısından daha fazla seçenek sunan kuyruk ucu eklenti paketlerini sıklıkla kullanıyoruz.

Üçüncü olarak, yüzen kurulum

Esas olarak, kaynak basıncı olmadan bağlantı için daha uygun olan çift başlı çift etkili tasarımı benimsemiş, mühendislerin iki yönlü tahtadan tahtaya bağlantılar yaparken daha fazla alan esnekliğine sahip olmasını sağlar.

Yukarıdaki noktalar, bugün sizin için önerilen pogo pin yaylı thimble'ın çeşitli kurulum yöntemleridir. Pogo pin yay thimble için başka birçok kurulum yöntemi vardır, yine de gerçek durumumuza göre seçim yapmamız gerekir.
