Pogo Pin Projesinde Reflow Lehimleme ve Dalga Lehimleme
Genel olarak, Pogo Pin konektörleri iki lehimleme yöntemi kullanır: reflow lehimleme ve dalga lehimleme.
Yeniden akış lehimleme, PCB kartının pedlerinin (temas pedlerinin) yüzeyine bir lehim pastasının fırçalanması anlamına gelir. Bir veya daha fazla elektronik bileşeni bağladıktan sonra, kalıcı kürleme bağlaması elde etmek için çok sıcaklıklı bir yeniden akışlı fırında ısıtılarak lehimleme gerçekleştirilir.
Günümüzün dijital elektronik ürünleri, ultra küçük, ultra ince ve ultra ince yönünde gelişiyor. İç yapı tasarım alanı giderek daha kompakt hale geliyor, PCB kartı tasarım düzeni giderek daha kompakt hale geliyor, terminal ürünleri daha hızlı ve daha hızlı güncelleniyor ve satış hacmi artıyor. Gittikçe yükseliyor ve dalga lehimleme ve el lehimleme gelişimini karşılayamadı. Yalnızca reflow lehimleme teknolojisi kullanılarak yüksek hassasiyetli, yüksek verimli ve yüksek kaliteli SMT yama üretimi gerçekleştirilebilir. Pogo Pin konnektörleri, küçük boyutları, yüksek ömürleri, büyük akımları, güzel görünümleri ve tasarım mühendisleri için uygun yapısal tasarımları nedeniyle tüketici elektroniği mobil terminallerinde ve endüstriyel elektronik ürünlerinde yaygın olarak kullanılmaktadır.
Pogo Pin konnektörleri iki şekilde mevcuttur:

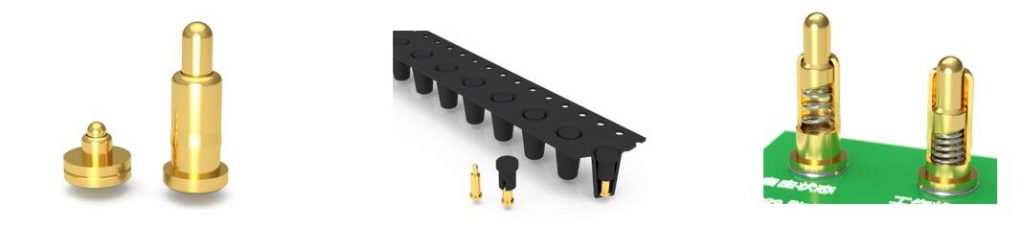

Birincisi, PCB pedinin yüzeyine monte edilen düz tabanlı yama türüdür. Aşağıda gösterildiği gibi biz buna SMT yüzey montaj teknolojisi diyoruz:

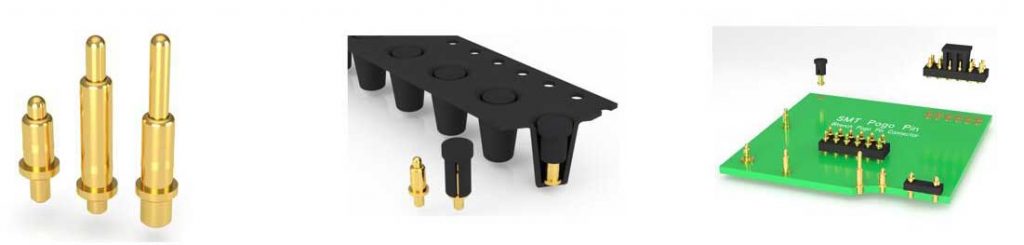

İkincisi, PCB kartı delik yama kaynağına takılan kuyruk pimi olan pimdir, biz buna aynı zamanda bir yeniden akış lehimleme türü olan geçmeli SMT yama kaynağı diyoruz. Bu yöntemi kullanmanın amacı, bileşenlerin kavrama kuvvetini iyileştirmektir. PCB kartına daha sıkı bir şekilde bağlanır. Aşağıda gösterildiği gibi:
2. Dalga lehimleme
Dalga lehimleme, lehim dalga tepeleri oluşturan erimiş lehim ile bileşenlerin lehimlenmesi işlemidir. Bu lehimleme yöntemi, önce bileşenlerin pinlerinin PCB'nin deliklerine yerleştirilmesini gerektirir. Dalga lehimleme, ağır hizmet tipi geçmeli pinli elektronik bileşenler için uygundur, ancak kendinden ağırlıklı elektronik bileşenler için uygun değildir. SMD elektronik bileşenlerinin çok hafif ve pinsiz lehimlenmesi.
