Konektörler çok sık kullanılır ve herkes konektörlere aşinadır. Ancak konektörün kullanımı sırasında bağlantı hatası sorunu olabilir. Bu yazıda editör, konektör bağlantısının başarısız olmasının nedenlerini tanıtacaktır. Ek olarak, bu makale karttan karta konektör testiyle ilgili hususları ele alacaktır.
1. Konnektör bağlantı hatasının nedeni üzerine tartışma
Dış iletken ile karşılaştırıldığında, konektörün iç iletkeni boyut olarak daha küçüktür ve zayıf mukavemete sahip iç iletkenin zayıf temasa neden olması ve konektörün arızalanmasına yol açması daha olasıdır.

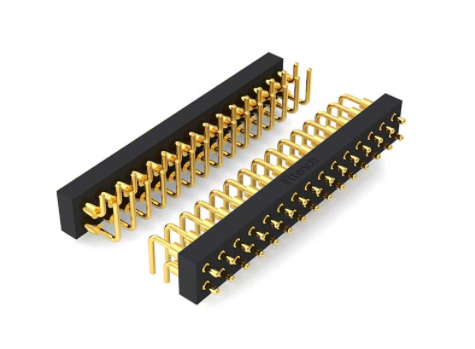

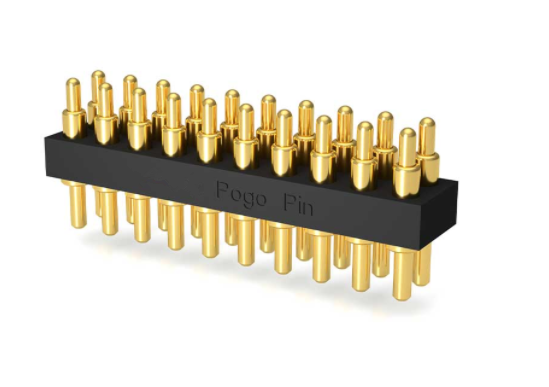

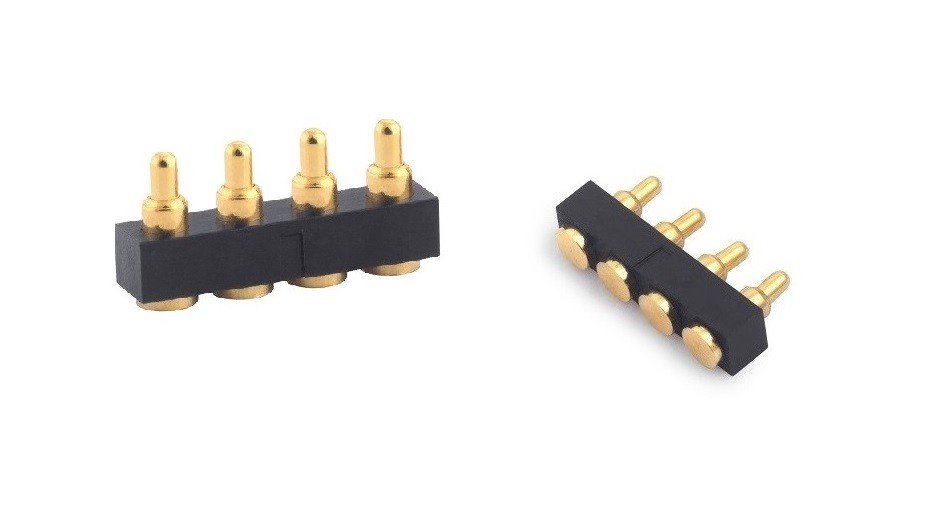

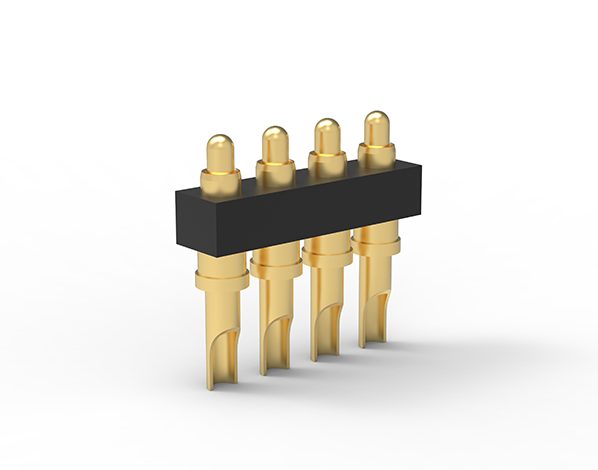

Konektörün iç iletkenlerinin çoğu, yaylı pençe tipi elastik bağlantı, soket yuvası tipi elastik bağlantı, körük tipi elastik bağlantı ve benzeri gibi elastik bağlantı yöntemlerini benimser. Bunların arasında, krikonun oluklu elastik bağlantı yapısı basittir, işlem maliyeti düşüktür, montaj daha uygundur ve uygulama aralığı en kapsamlıdır.
1. İç iletken sıkıca sabitlenmemiş
Montaj ihtiyaçları için, birçok RF koaksiyel konektörün yapısında (N-tipi, 3.5mm gibi), iç iletken dielektrik destekte iki parçaya bölünür ve daha sonra vidalarla bağlanır. Bununla birlikte, iç iletkenin küçük çapı nedeniyle, montaj sırasında sabitlemek için dişli bağlantıya yapıştırıcı uygulanmazsa, özellikle bazı küçük RF koaksiyel konektörler için iç iletkenin bağlantı gücü çok zayıftır. Bu nedenle, konektör birçok kez bağlandığında ve bağlantısı kesildiğinde, uzun süreli burulma ve gerilim etkisi altında, iç iletken ipliği gevşeyebilir ve düşebilir, bu da bağlantı hatasına neden olabilir.
RF koaksiyel konektörlerin yaygın olarak kullanılan yapılarından biri, iç iletken, dielektrik destek ve dış iletkenin yapıştırıcı ile birbirine sabitlenmesidir. Bu yapıda uygulanan tutkal miktarı yeterli değilse veya montaj sırasında tutkalın bağlantı kuvveti yeterli değilse, kullanım sırasındaki kuvvet nedeniyle yapıştırılan parça kırılarak iç iletkenin eksenel olarak dönmesine veya hareket etmesine neden olabilir, iç iletkenler İyi bir elektrik kontağı kurulamaz ve bağlantı başarısız olur.
İyileştirme yöntemi: Koaksiyel konektör monte edildiğinde, dişli bağlantının güvenilirliğini artırmak için dişli bağlantıya uygun miktarda iletken yapıştırıcı veya dişli kilitleme maddesi uygulanabilir. Yapıştırıcı gücü daha yüksek olan yapıştırıcılar seçilmeli ve yapıştırma sırasında yapıştırıcı yapıştırılan deliğin tamamını doldurmalıdır; iç iletkenin yapıştırılmış kısmındaki tırtık, iç iletkenin dönmesini önlemek için iç iletken ile yapıştırıcı arasındaki temas alanını arttırır; iç iletkeni uygun şekilde ayarlayın İletkenin, dış iletkenin ve dielektrik desteğin radyal boyutları ve toleransları, iç iletken ile dielektrik destek arasındaki uyumu, dielektrik destek ile dış iletken arasındaki uyumu bir araya getirir ve ayrıca üçü birbirine daha sıkı oturur.
2. İç iletken jakının veya piminin yanlış boyutu
Pimin iç iletkeninin pimi krikoya girdiğinde krikonun iç iletkeninin delik çapı belirtilen boyuttan küçükse, kriko aşırı genişleyecektir, deformasyon miktarı elastik deformasyon aralığını aşacaktır, plastik deformasyon meydana gelecek ve krikodaki iletken hasar görecektir; Aksine, pimin çapı çok küçükse, pim ve kriko eşleştiğinde, pim ile kriko duvarı arasındaki boşluk çok büyükse, konektörün iki iç iletkeni yakın temas halinde olamaz. , temas direnci artar ve konektörün Elektrik performans göstergeleri de zayıf olur.
İyileştirme yöntemi: Kriko ve pimin eşleşmesinin makul olup olmadığı, ölçmek için standart gösterge piminin ve krikodaki iletkenin yerleştirme kuvvetini ve tutma kuvvetini kullanabiliriz. N-tipi konektörler için, Φ1.6760 çapı artı 0.005 standart ölçü pimi jak ile eşleştiğinde yerleştirme kuvveti 9N'den küçük veya ona eşit olmalıdır ve tutma kuvveti çap Φ1.6000-0.005 standart gösterge pimi ve jakın iç iletkeni 0,56N'den büyük veya ona eşittir.
Bu nedenle, denetim standartları olarak yerleştirme kuvvetini ve tutma kuvvetini kullanabiliriz. Soket ve pimin boyutu ve toleransı ayarlanarak, ayrıca soket içindeki iletkenin yaşlanma tedavisi süreci ayarlanarak pim ile soket arasındaki yerleştirme kuvveti ve tutma kuvveti ayarlanabilir. uygun bir aralıkta.
