Günümüzde, akıllı telefonlar, tabletler, kan şekeri monitörleri vb. gibi sayısız elektronik cihazın daha katı boyut gereksinimleri var ve iç mekan giderek daha da sıkılaşıyor, bu nedenle konektörler için fazla yer kalmıyor. Yani konektör ne kadar küçük olursa, o kadar önemli hale gelir. Bu eğilim, kompaktlık gereksinimlerinin yalnızca "minyatür" konektörlerle karşılanabildiği uydular, güdümlü füzeler ve aviyonik sistemler gibi savunma ve havacılık alanlarında da görülmektedir. Daha küçük konektörlere olan talep artmaya devam ederken, tasarım mühendisleri yeni bir dizi zorlukla karşı karşıya. Artık konektör tasarımını projenin son aşamalarına koyamazlar. Mikro konektörler öngörü gerektirir. Tasarımcıların paketleme, dayanıklılık, akım taşıma kapasitesi ve değiştirilebilirlik gibi çeşitli faktörleri öngörmesini gerektirir.

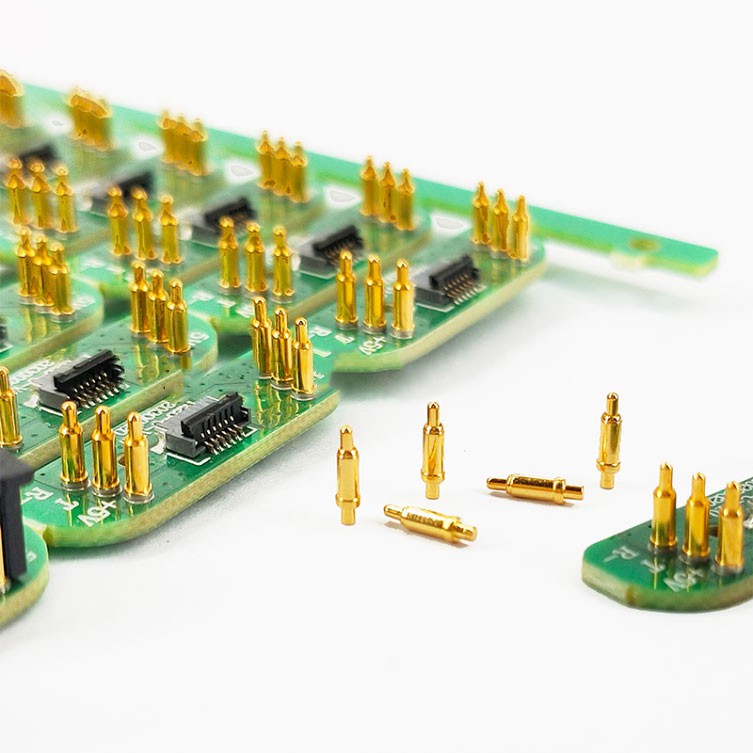

Minyatür konektör tasarımının yedi yönü
1. Konektörleri tasarımın başlarında düşünün
Ürün geliştirme mühendisliği direktörümüz Mitch, "Mühendisler, genel sistemi tasarlamaya o kadar odaklanıyorlar ki, konektörü tasarımın en sonuna koyuyorlar" dedi. "Konnektörün basit olduğunu düşünüyorlar, bu yüzden son aşamaya geçebilirler. Sonra kendi tasarımlarına takılıp kalıyorlar." Tasarımın son aşamalarında bağlayıcıları tasarlamak için acele eden çok sayıda tasarımcı hikayesi gördü. Bize çoğu durumda tasarımcıların tasarımı tamamlamak için standart dışı konektörler seçmek zorunda kaldıklarını ve bunun yalnızca maliyetleri artırmakla kalmayıp aynı zamanda teslimat sürelerini de geciktirdiğini söyledi. Bu tür problemlerle karşılaşmamak için ilgili uzmanlar, kullanacağınız konnektörleri tasarımın başlarında göz önünde bulundurmanızı ve daha sonra onlara tasarım alanı ayırmanızı ve etraflarında tasarım yapmanızı önermektedir. Ürün geliştirme mühendisimiz Morley, "Önce, hangi konektöre ihtiyacınız olduğuna karar verin" demeniz için hiçbir neden yok," dedi, "ancak yapsalardı, aslında bu onlara çok fazla zaman ve güçlük kazandırırdı."
2. Alanın sınırlamalarını anlayın

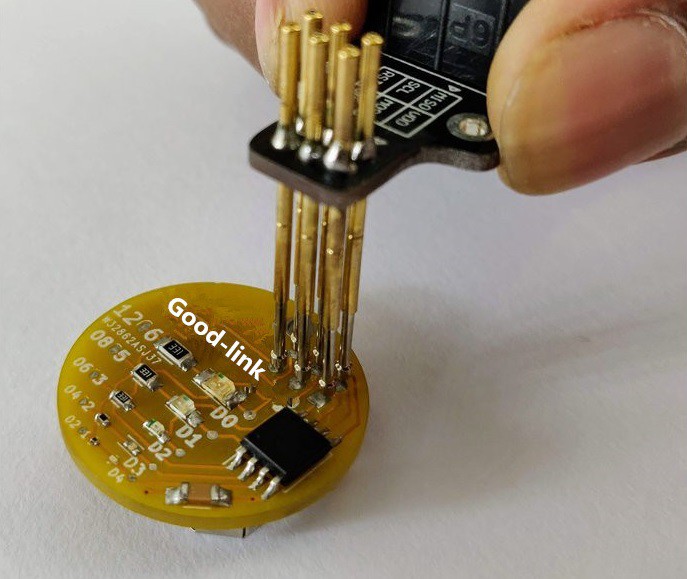

Minyatür karttan karta konektörler tipik olarak 1 mm'den daha az kalınlığa sahip olsalar da, sıkı bir şekilde paketlenmiş uygulamalarda da yaygın olarak kullanılırlar. Potansiyel paketleme sorunlarını ele almak için tasarımcıların PCB üzerindeki devre izlerini ve ayrıca konektörlere bağlı ek kabloları dikkate alması gerekir. Molex bölge ürün müdürü Mike Higashikawa, "Daha küçük hatve nedeniyle, izleri ve telleri daha dar hale getirmeniz gerekiyor" dedi. Ayrıca, bazı konektörlerin (örneğin: esnek kablo konektörleri) ileri ve geri çevirme seçeneği sunduğunu unutmayın. Sisteminizi tasarlarken bu çevirme yöntemlerini göz önünde bulundurmalısınız. Örneğin, ön ve arkada başka bir bileşen varsa, ters çevrilmiş bir konektöre erişmek zor olabilir. Son olarak, tasarımcıların ayrıca yüzeye monte cihazların bazen daha küçük bileşenleri kaldıramayacağının da farkında olmaları gerekir. Bazı durumlarda, bu sorunları çözmek için yeni vakum nozullarına ihtiyaç duyarlar.
3. Mevcut yük kapasitesini öğrenin

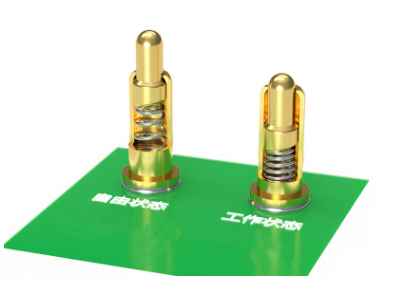

Konektör boyutu küçüldükçe, konektörün akım taşıma kapasitesi de azalır. Tipik olarak, mikro konektörler 200mA ile 500mA arasında çalışabilir; bu, daha büyük karttan karta konektörlerin mevcut derecelendirmesinin kabaca yarısıdır. Düşük akım taşıma kapasitesini telafi etmek için tasarımcıların terminal sayısını artırması gerekebilir.
4. Küçük/mikro bağlantıların kararlılığını göz önünde bulundurun
"Bu konuda, sadece tasarım aşamasında değil, aynı zamanda montaj sürecinde de onları hasardan korumak için tavsiye vermem gerekiyor." RF uygulamalarında mikro konektör tasarımında uzman olan Morley, askeri tasarımında, uzay uygulamalarında konektörlerin yarısının test aşamasında imha edildiğini hatırlatıyor.
Sorunu ilk etapta ciddiye almamak, maliyetleri artırabileceğini söyledi. Hasarlı konektörler yeniden yapılandırma, yenileme ve işaretleme gerektirir. Hatta değiştirilmesi için daha pahalı, sahada değiştirilebilir konektörlere ihtiyaç duyulabilir ve böyle bir değişiklik tasarım süresine bir veya iki hafta daha ekleyebilir.
Morley, "Mevcut konektörlere her zaman öncelik verdiğinize ve bu konektörler tasarımınızla uyumlu değilse, kendinizinkini tasarlamayı düşünün, bu da size çok zaman kazandırabilir" dedi.
5. Kolay değiştirmeyi düşünün

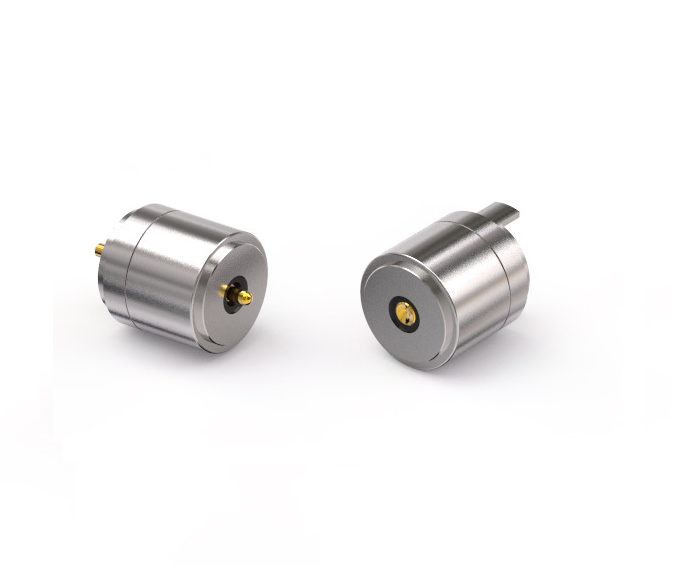

Ürünün dış tarafı kapalıysa, dışarıdan değiştirilebilen konektörlere ihtiyacınız var. Aksi takdirde, bazı lehimleme çalışmaları yapmanız gerekecektir.
Morley, "Ne kadar çok yaparsanız, kaynak yapma gibi becerilerde o kadar yetenekli olursunuz, ancak tüm sisteme zarar verme riski o kadar yüksek olur" dedi.
6. Konektörün işlevsel gereksinimlerini anlayın
Tedarikçiler, müşterilerin ihtiyaçlarını tam olarak ifade etmelerine ihtiyaç duyar, aksi takdirde müşteri ihtiyaçlarını yanlış anlayabilirler. Bu, özel konektörlerin üretilmesi gerektiğinde özellikle önemlidir.
Story, "Bağlayıcının gereksinimlerini doğru bir şekilde ifade etmek çok önemlidir" diyor. "Belirsiz veya atlanmışsa, tasarım için temel gereksinimleri kaçırma riskine gireriz."
7. Mekanik stresi düşünün
Sıcaklık, şok ve titreşimin tümü, arayüzler ve devreler arasında stres yaratır. Uzmanlar, bu kuvvetlerin etkilerinden kaçınan bağlayıcılar seçmenizi önermektedir.
Morley, "Bazı PCB kartlarında parçalara ayrılmış lehim bağlantıları gördüm" dedi. "Bir konektör, panoya veya dış yapıya sıkıca takıldığında, şok ve titreşim kuvvetlerine dayanmalıdır, aksi takdirde çatlaklar olabilir."
Morley, mühendislerin, montaj yapısı ve bağlantı noktaları arasındaki gerilim birikimini en aza indirmek için birbirine bağlı bir sistem kullanmasını önerir. "Bu tür sistemler sunan çok sayıda tedarikçi var" dedi. "Tasarımcılar buna çok dikkat etmeli."
